接下来的步骤说明了如何在自由式建模环境中创建瓶子。这些步骤涉及到操控基元和使用自由式命令 (拉伸、分割、删除、皱褶、缩放和对齐)
1.打开新零件并创建一个直径为 40 毫米、高度为 60 毫米且沿默认坐标系居中的拉伸圆柱
2.单击自由式图标,模型”(Model) 自由式(Freestyle)。“自由式”(Freestyle) 选项卡随即打开
3.单击“基元”(Primitives) 旁边的箭头以打开开放基元和封闭基元的库
4.从库中选择一个球面,以在图形窗口中显示该球面及其控制网格。

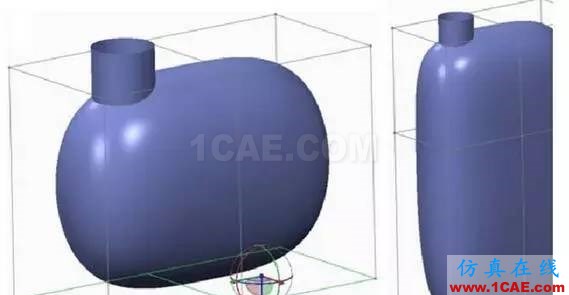

5.右键单击图形窗口,然后单击圆形菜单中的 以缩放网格元素。拖动器会更改为 3D 缩放控制滑块,并 且在选择内容周围出现一个边界框。

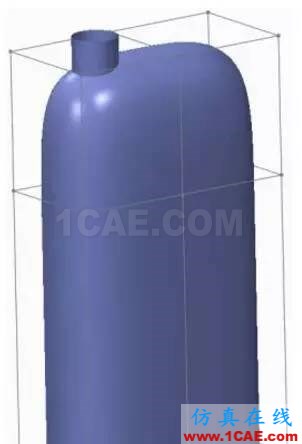

6.按住 CTRL 键并拖动缩放控制滑块来对球面执行 3D 缩放。一直拖动,直到该球面的大小约为圆柱大小的两倍。
