Creo3.0 Direct建模操作简要教程
2016-12-17 by:CAE仿真在线 来源:互联网
CREO3.0 Direct建模练习
要点:直接建模基础操作
作用:机械零件快速建模
效果图:
1.在CAD里面清除多余的图元并使用三维操作方式调整图形的位置,如图所示,指定世界坐标系,最后输出来igs文档。
2.在Direct环境里面,点击打开,过滤器选择到"所有文件"格式或者"iges"格式,选择到刚刚输出的igs文件,导入.
3.使用"重定向"命令,以选择坐标系轴为参考的方式分别定义正视图方向.
4.使用基准坐标系为参考,建立各个正视图方向上的基准平面.单击"基准平面"命令.选择坐标系为参考,在选择栏里面选择"通过XY",可以点击右侧的下箭头,打开详细的控制选项窗口进行操作.
5.同样的操作得到各个正视图方向上通过坐标系的基准平面.模型树里面可以打开关闭基准几何的显示.
6.点击"状态栏"里面的草绘模式,选择其中一个基准平面,把导入进来的曲线自动转换为草绘曲线.同理转换各个基准平面上的igs曲线.进入草绘模式之后可以切换到视图选项卡,勾选"显示栅格",打开设计辅助窗口.
7.可以打勾,再进行相同的操作选择其它基准平面,也可以点击"选择新草绘平面"命令选择新的基准平面.
8.igs曲线现在全部转换为了草绘曲线.

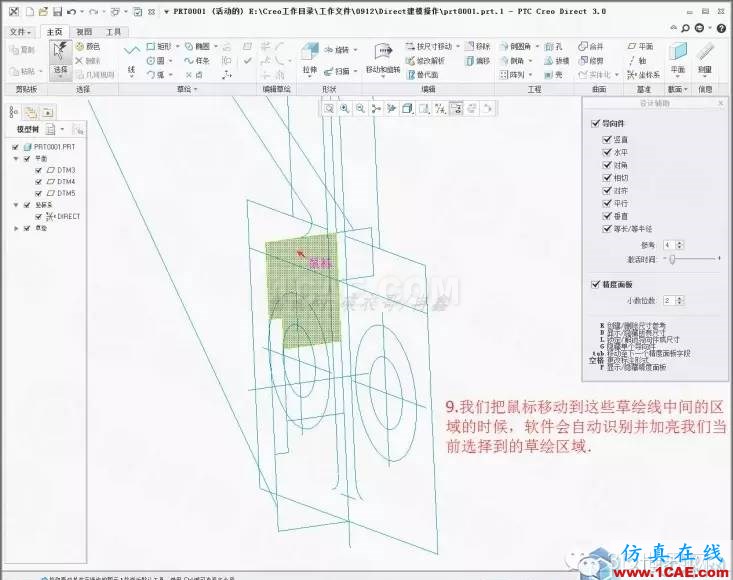

9.我们把鼠标移动到这些草绘线中间的区域的时候,软件会自动识别并加亮我们当前选择到的草绘区域.

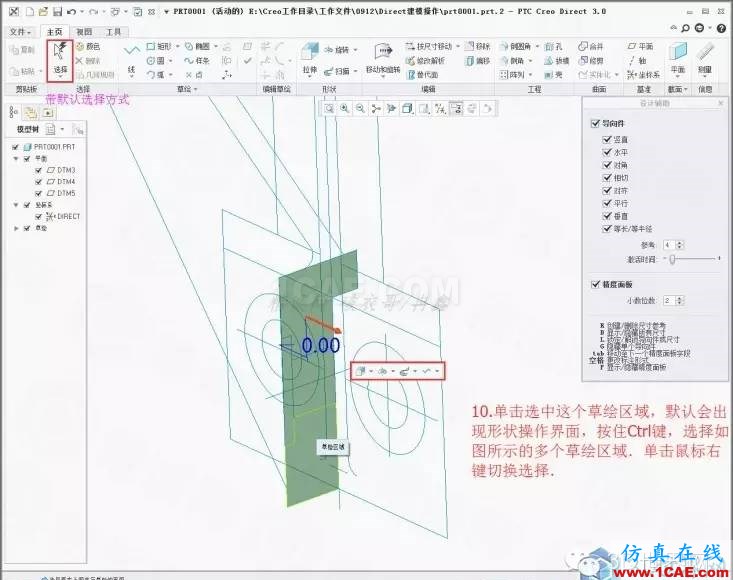

10.单击选中这个草绘区域,默认会出现形状操作界面,按住Ctrl键,选择如图所示的多个草绘区域.右鼠标右键切换选择.

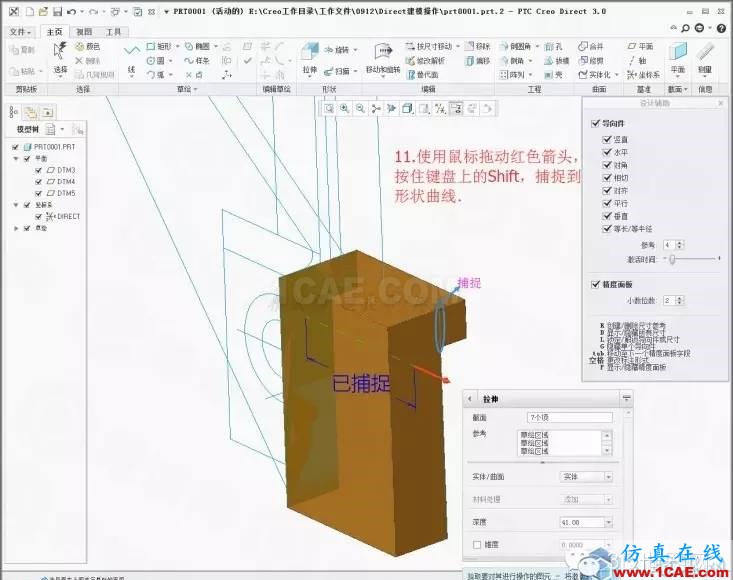

11.使用鼠标拖动红色箭头,按住键盘上的Shift,捕捉到形状曲线.

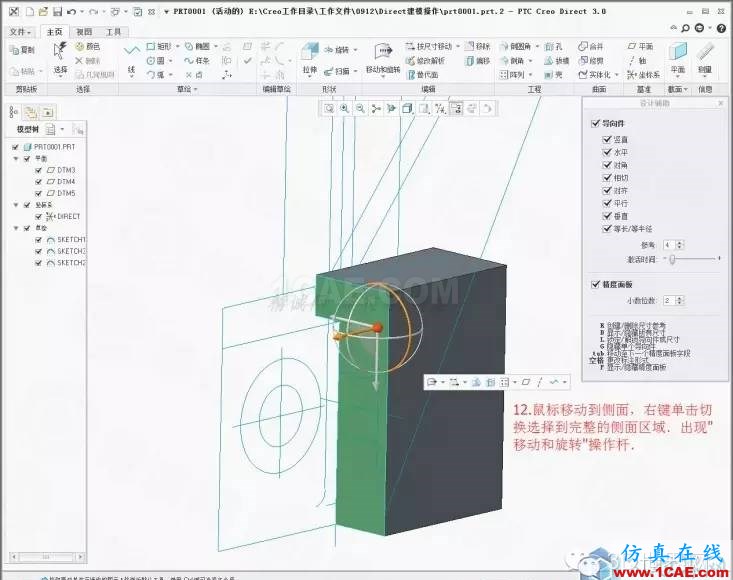

12.鼠标移动到侧面,右键单击切换选择到完整的侧面区域.出现"移动和旋转"操作杆.
1

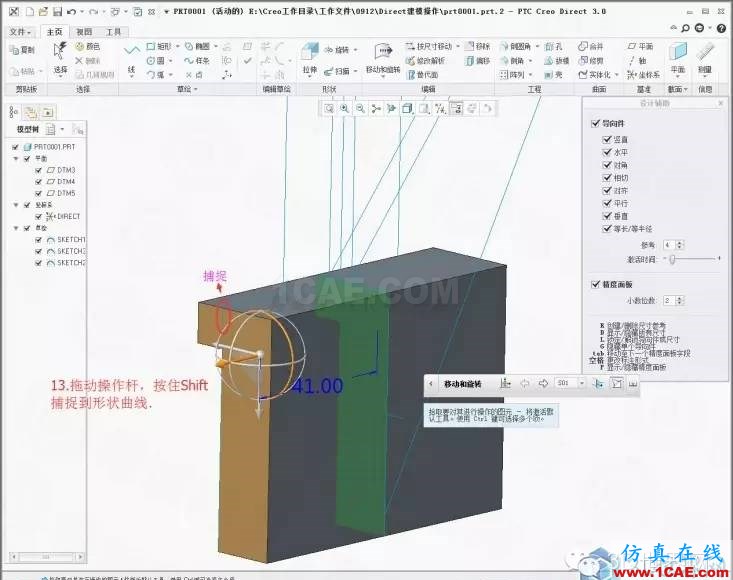

3.拖动操作杆,按住Shift捕捉到形状曲线.

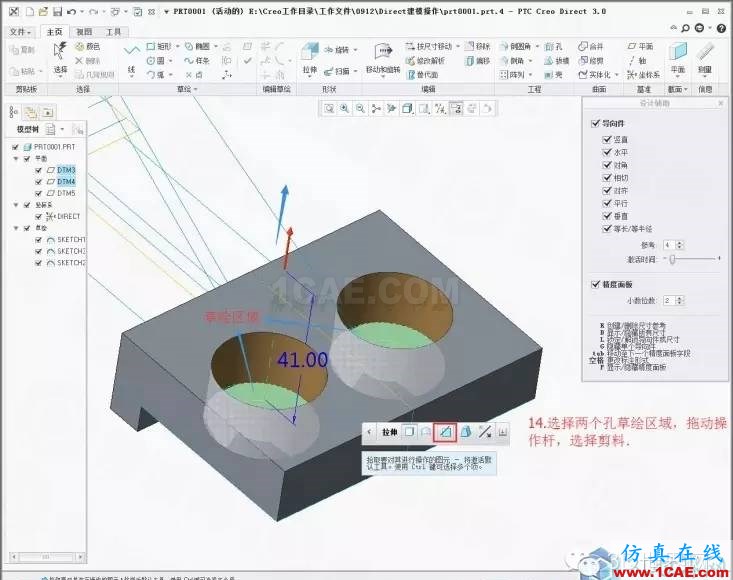

14.选择两个孔草绘区域,拖动操作杆,选择剪料.

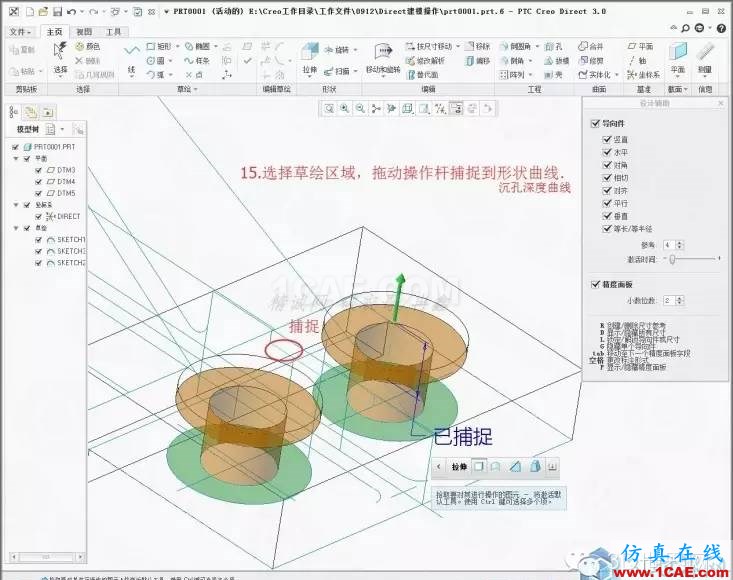

15.选择草绘区域,拖动操作杆捕捉到形状曲线(沉孔深度曲线).

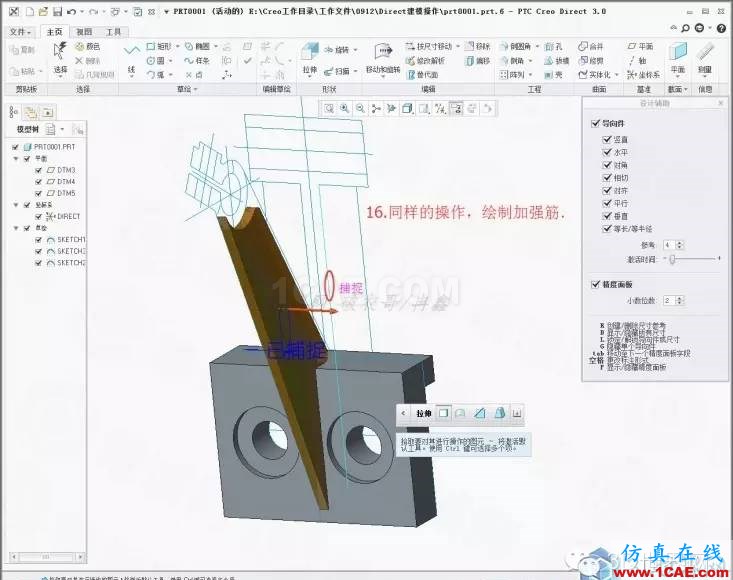

16.同样的操作,绘制加强筋.

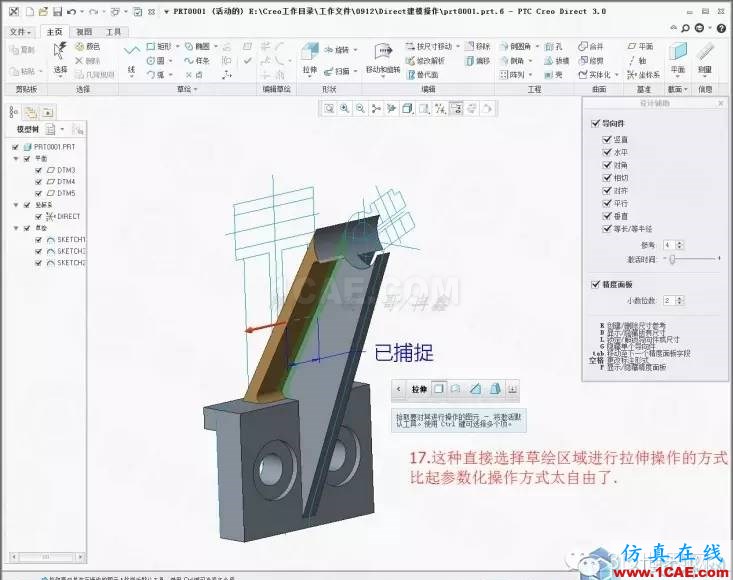

17.这种直接选择草绘区域进行拉伸操作的方式比起参数化操作方式太自由了.

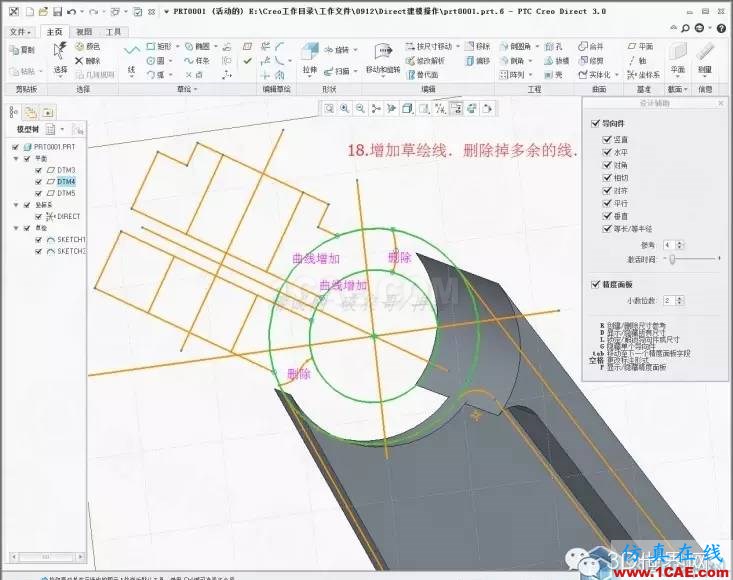

18.增加草绘线.删除掉多余的线.

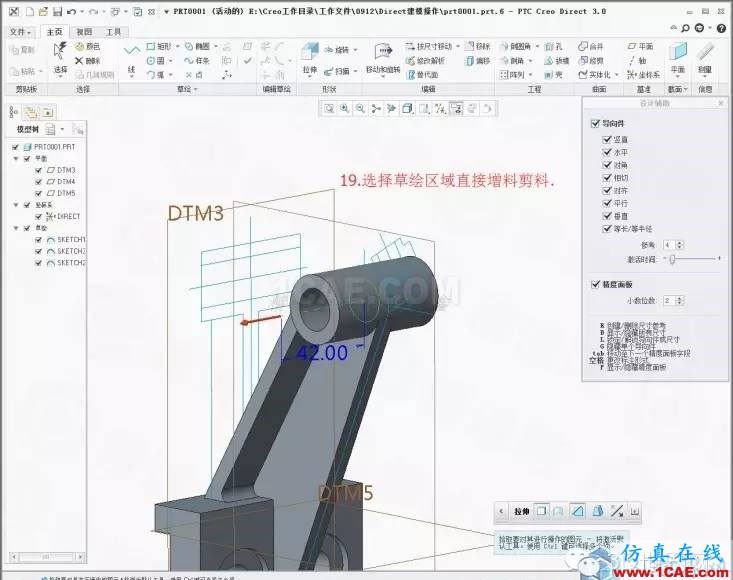

19.选择草绘区域直接增料剪料.

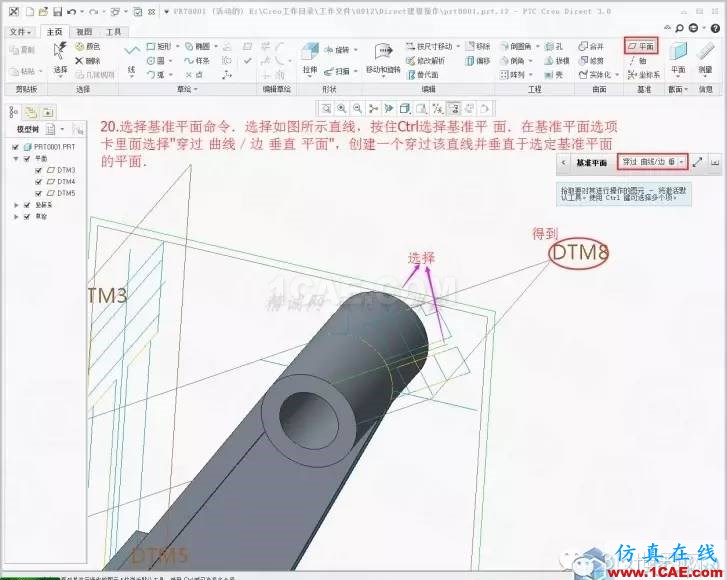

20.选择基准平面命令.选择如图所示直线,按住Ctrl选择基准平面.在基准平面选项卡里面选择"穿过 曲线/边 垂直 平面",创建一个穿过该直线并垂直于选定基准平面的平面.

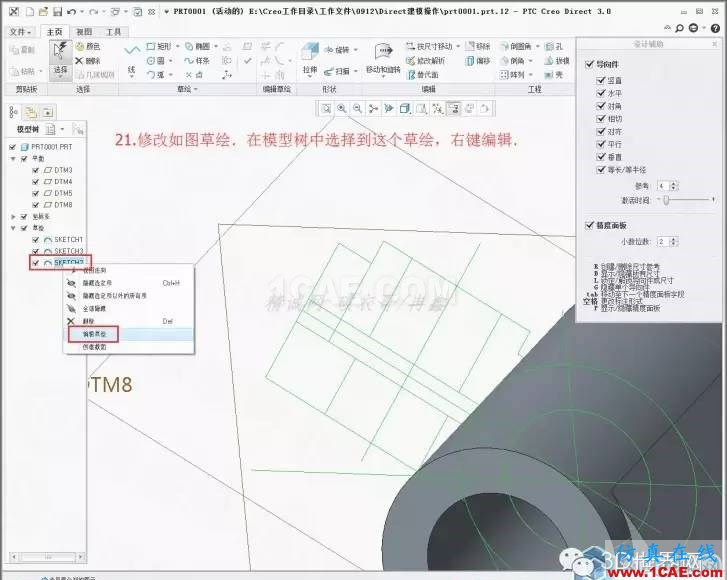

21.修改如图草绘.在模型树中选择到这个草绘,右键编辑.

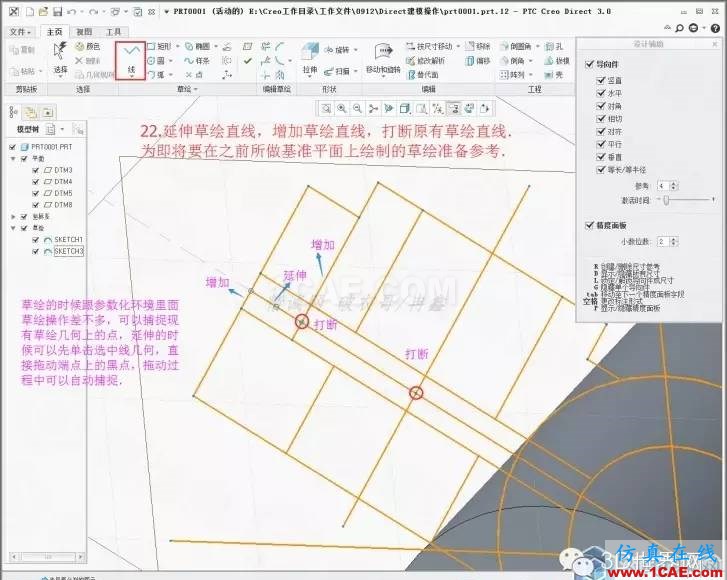

22.延伸草绘直线,增加草绘直线,打断原有草绘直线.为即将要在之前所做基准平面上绘制的草绘准备参考.

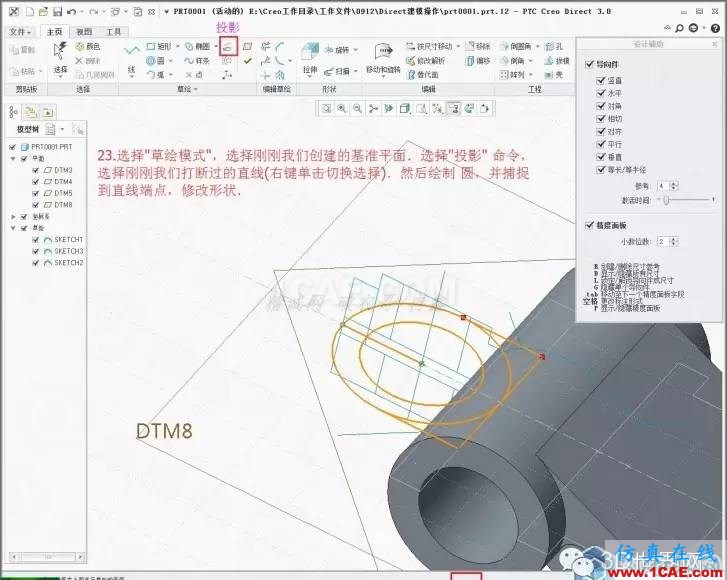

23.选择"草绘模式",选择刚刚我们创建的基准平面.选择"投影"命令,选择刚刚我们打断过的直线(右键单击切换选择).然后绘制圆,并捕捉到直线端点,修改形状.

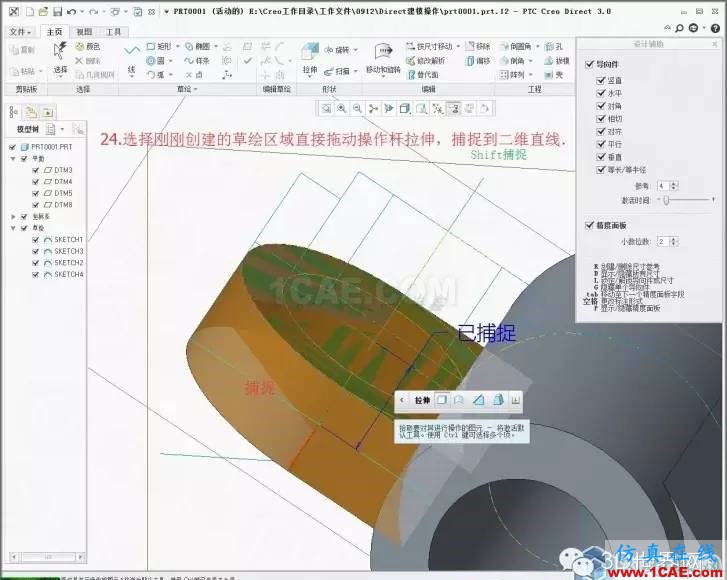

24.选择刚刚创建的草绘区域直接拖动操作杆拉伸,捕捉到二维直线.

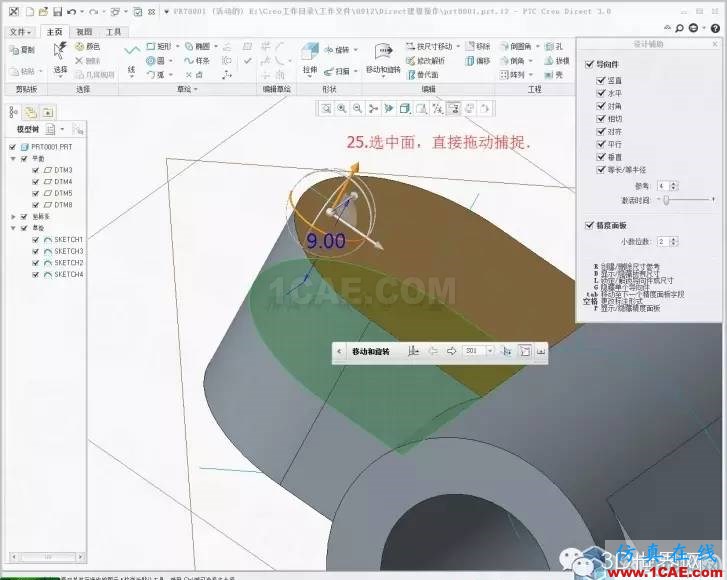

25.选中面,直接拖动捕捉.

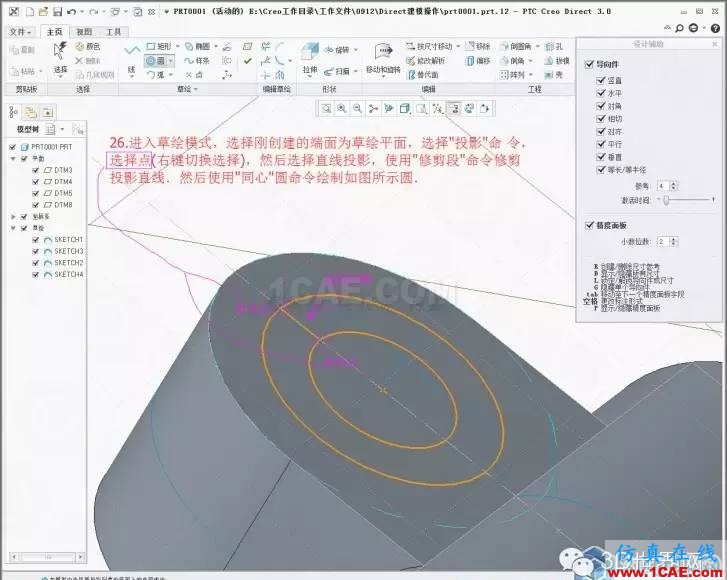

26.进入草绘模式,选择刚创建的端面为草绘平面,选择"投影"命令,选择点(右键切换选择),然后选择直线投影,使用"修剪段"命令修剪投影直线.然后使用"同心"圆命令绘制如图所示圆.

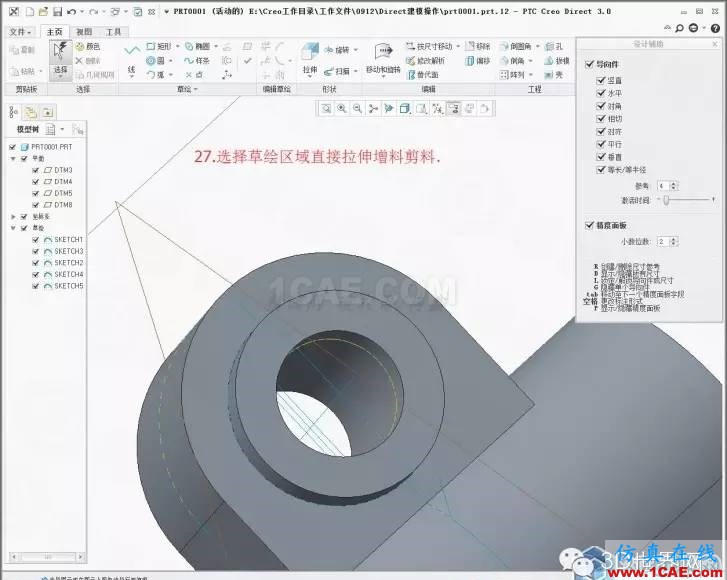

27.选择草绘区域直接拉伸增料剪料.

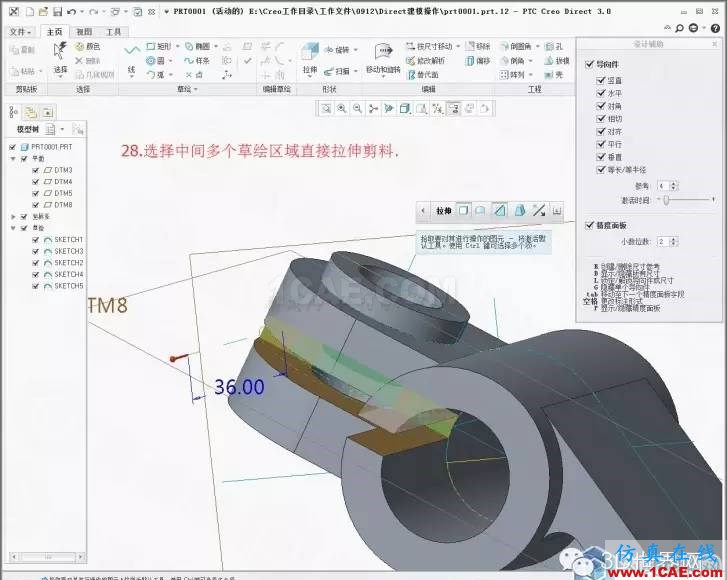

28.选择中间多个草绘区域直接拉伸剪料.

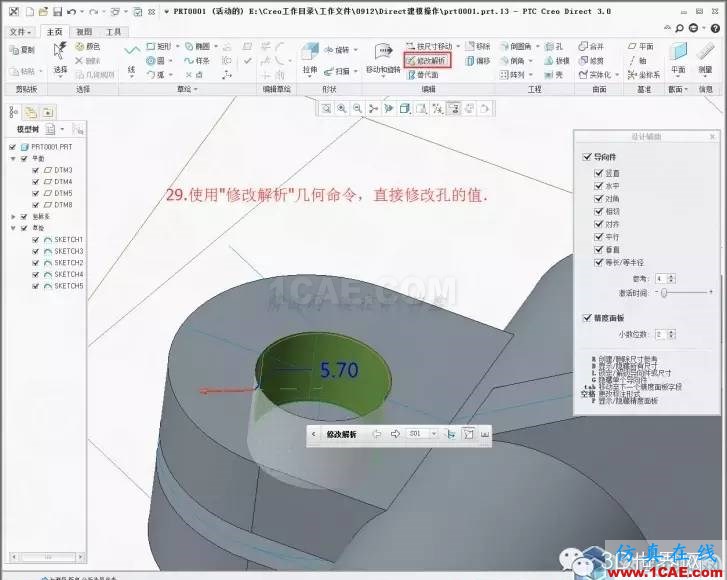

29.使用"修改解析"几何命令,直接修改孔的值.

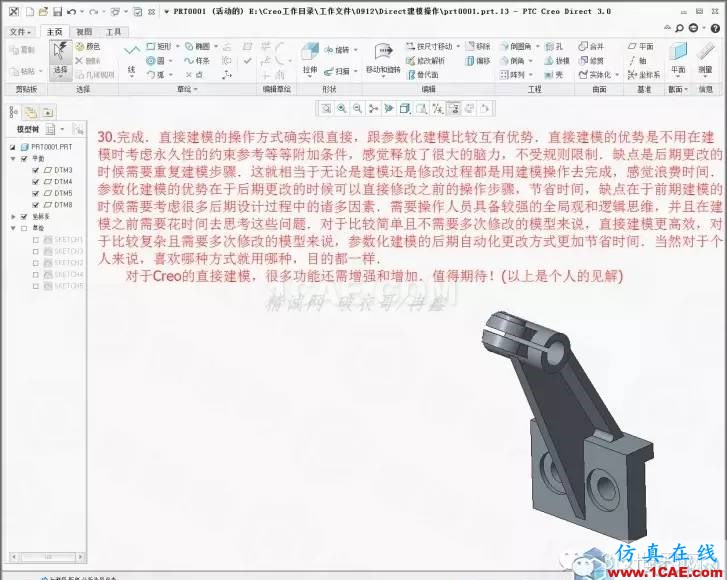

30.完成.直接建模的操作方式确实很直接,跟参数化建模比较互有优势.直接建模的优势是不用在建模时考虑约束参考等等附加条件,感觉释放了很大的脑力,不受规则限制.缺点是后期更改的时候需要重复建模步骤.这就相当于无论是建模还是修改过程都是用建模操作去完成,感觉浪费时间.参数化建模的优势在于后期更改的时候可以直接修改之前的操作步骤,节省时间,缺点在于前期建模的时候需要考虑很多后期设计过程中的诸多因素.需要操作人员具备较强的全局观和逻辑思维,并且在建模之前需要花时间去思考这些问题.对于比较简单且不需要多次修改的模型来说,直接建模
更高效,对于比较复杂且需要多次修改的模型来说,参数化建模的后期自动化更改方式更加节省时间.当然对于个人来说,喜欢哪种方式就用哪种,目的都一样.
对于Creo的直接建模,很多功能还需增强和增加.值得期待!
(以上是个人的见解)

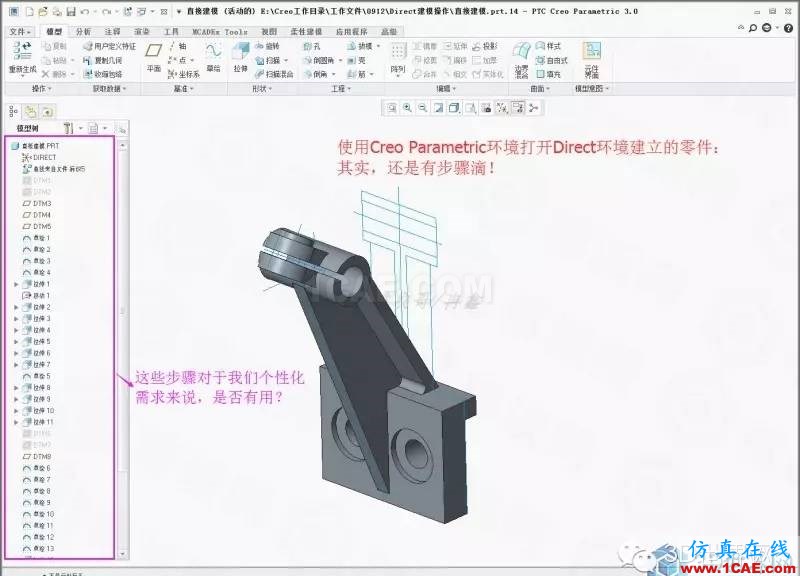

使用Creo Parametric环境打开Direct环境建立的零件:其实,还是有步骤滴!
