搜索CREO3.0中利用轮廓曲线功能创建最大截面线
2017-01-23 by:CAE仿真在线 来源:互联网
在产品结构设计的实际工作中,往往会碰到一些求最大截面线的问题。一般最大截面线,也就是产品的分模线,对于产品结构的处理非常重要。
一般规则轮廓的产品分模线,往往也比较容易得到,结构工程师在建模模块中利用常规命令就能轻易解决。但对于一些不规则的外形,特别是以样条曲线构建的曲面造型,要得到最大截面线(分模线),很多结构工程师却未必熟悉。
如下面这个通过STEP导入的外来模型,是不是看起来像个“金元宝?”?模型导入后,发现外形是以样条构件的一个曲面。

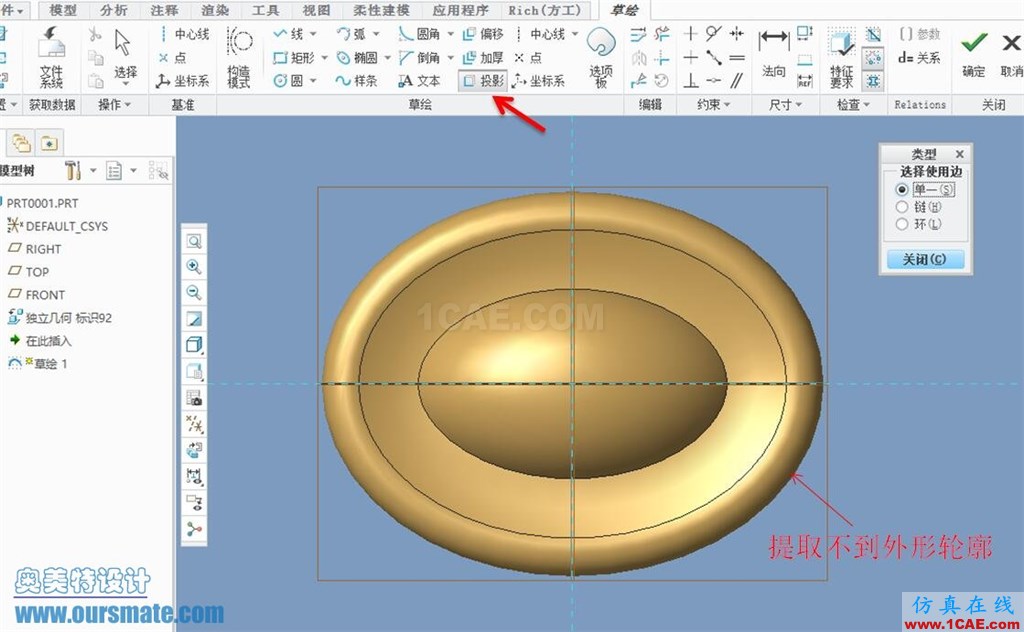

进入草绘后,用提取轮廓的命令,发现外形轮廓并不能被提取。原因就是因为其是样条曲线构件的,没有边界线。

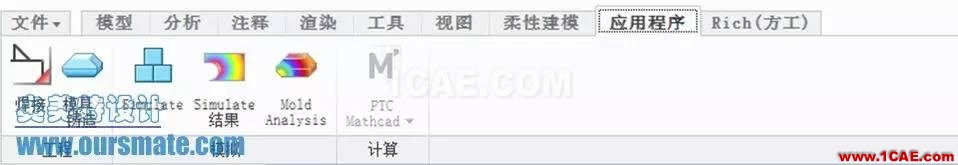

这里介绍一种模具设计?？橹械摹奥掷摺惫δ艽唇ǚ帜Ｏ叩囊恢肿龇?。在“应用程序”选项卡中点击“模具/铸造”,进入模具设计?？?。
点击“轮廓曲线”命令,弹出“轮廓曲线”对话框。 个选项说明如下:

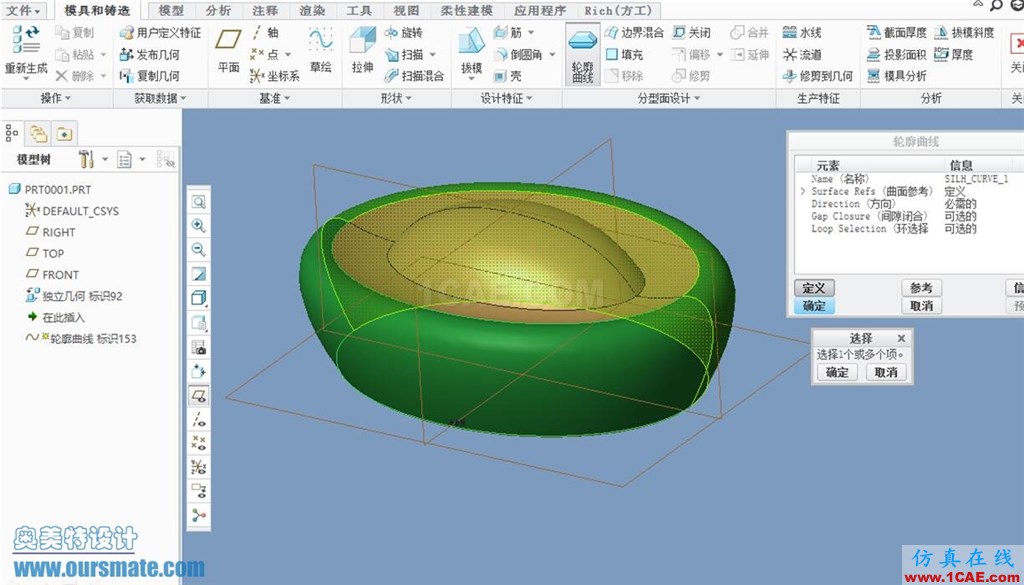

选择图示外侧曲面为参考曲面:

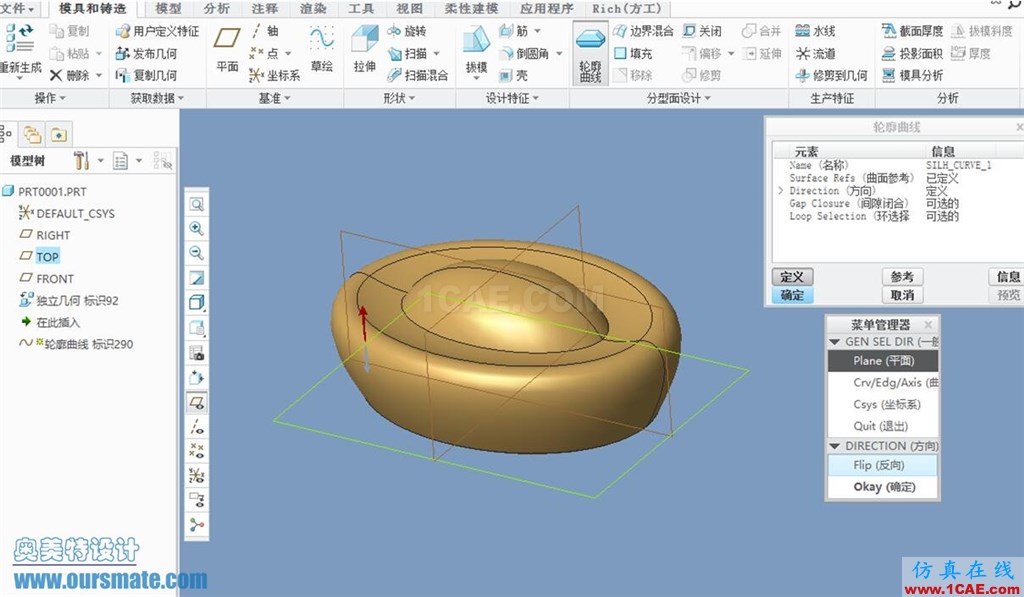

选择TOP平面为参考方向:

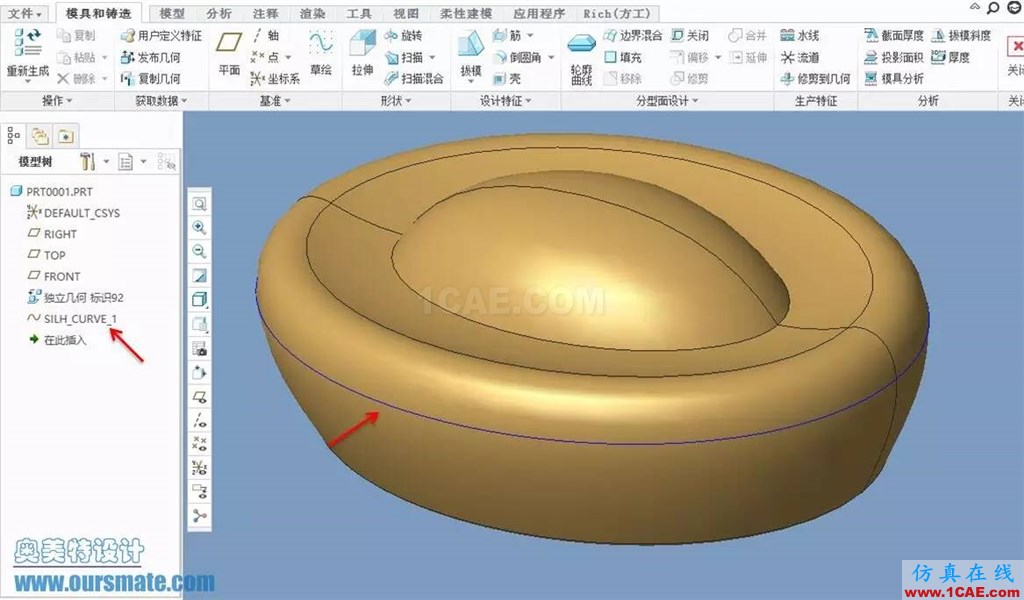

其他默认,点击“确认”,完成轮廓曲线的创建。
