搜索教程丨Creo3.0 工程图中自定义国标球标
2017-01-24 by:CAE仿真在线 来源:互联网

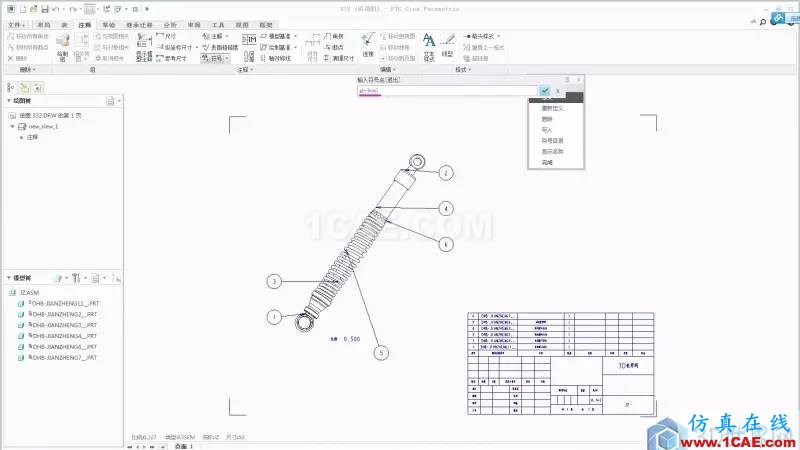

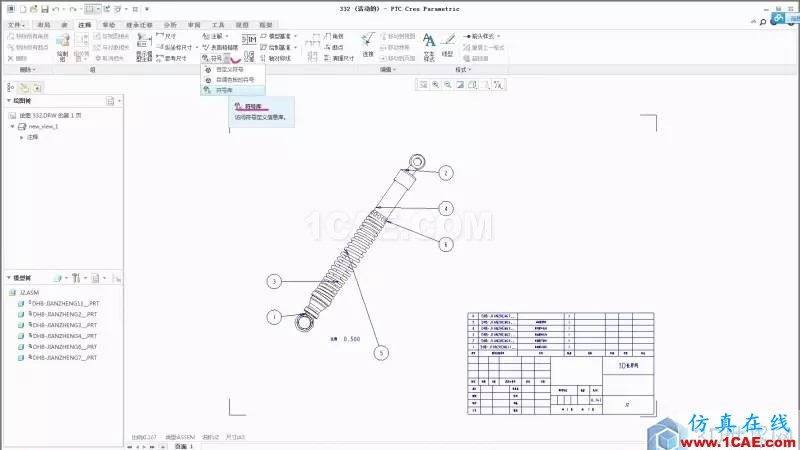

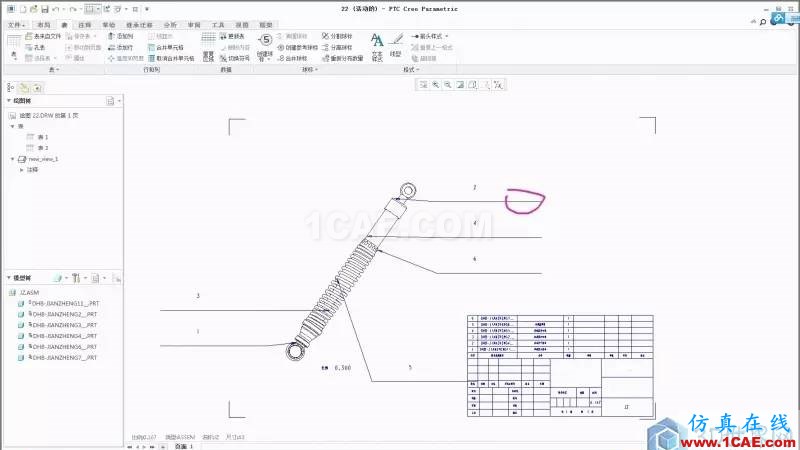

1.如图系统自带的圆形球标

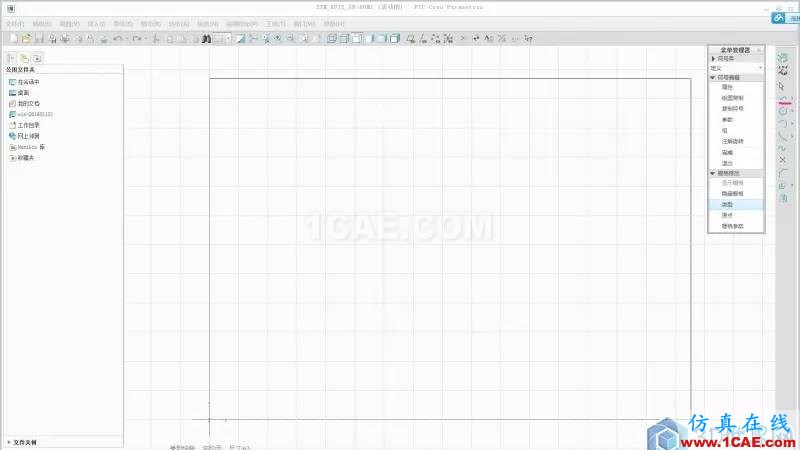

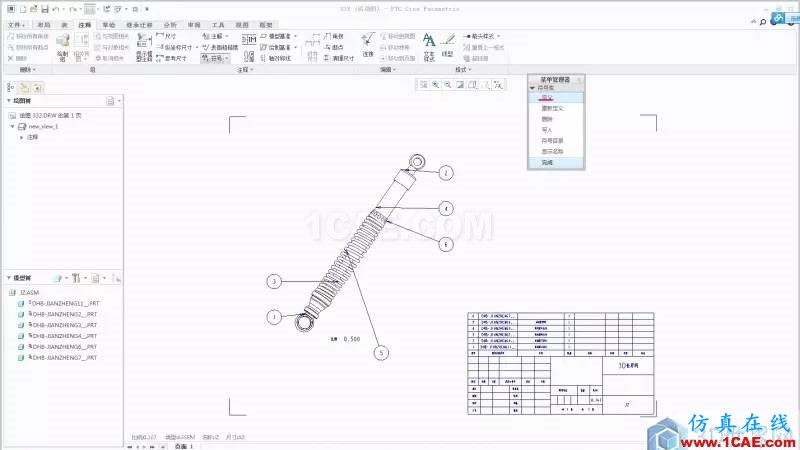

2.进入符号库,定义新符号gb-bom

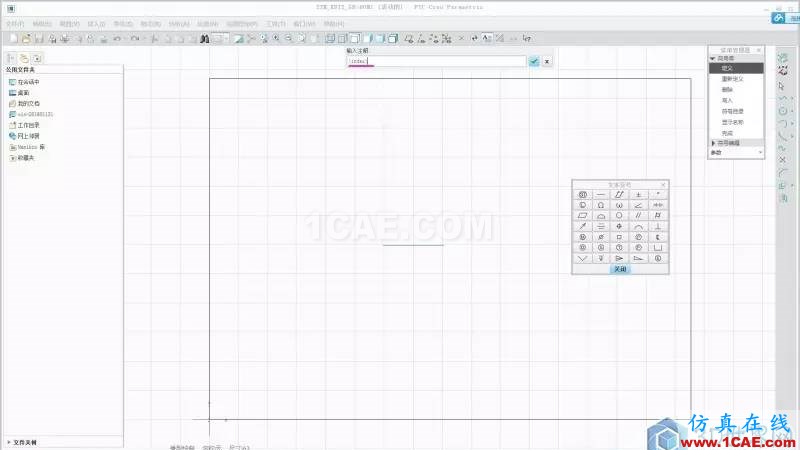

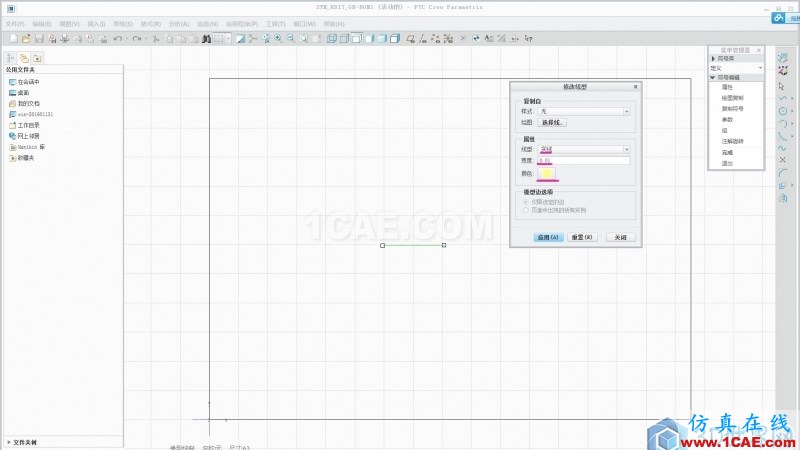

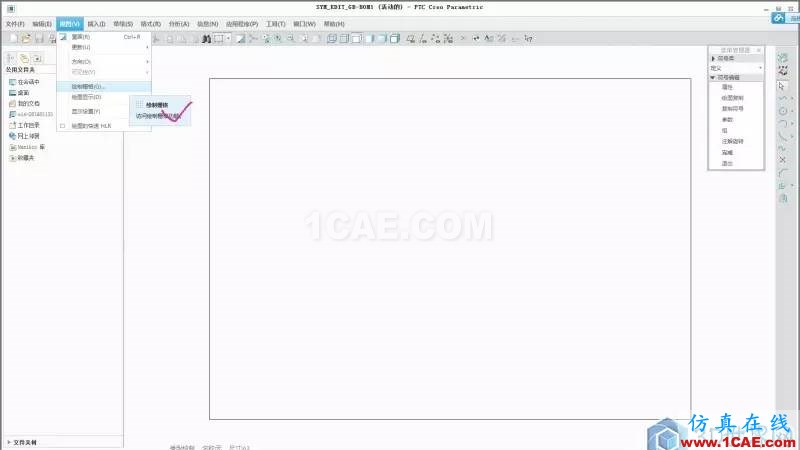

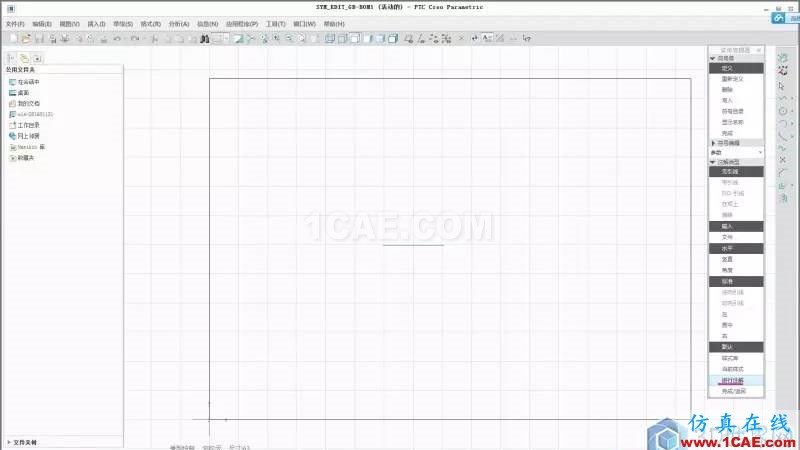

3.显示栅格绘制球标下划线,修改线型属性

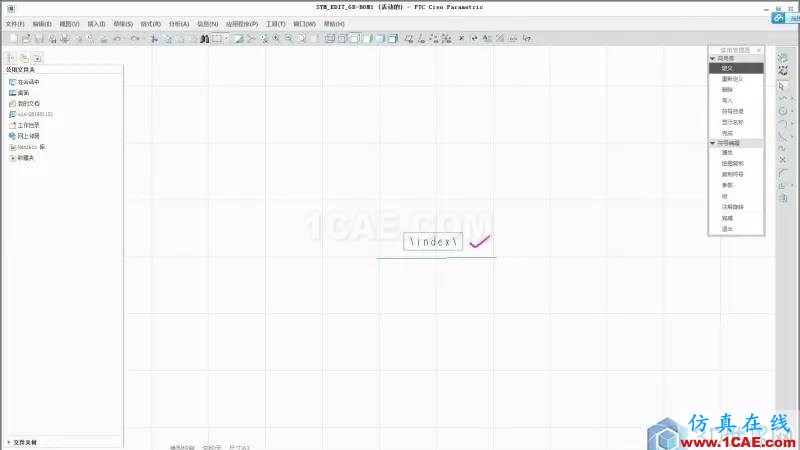

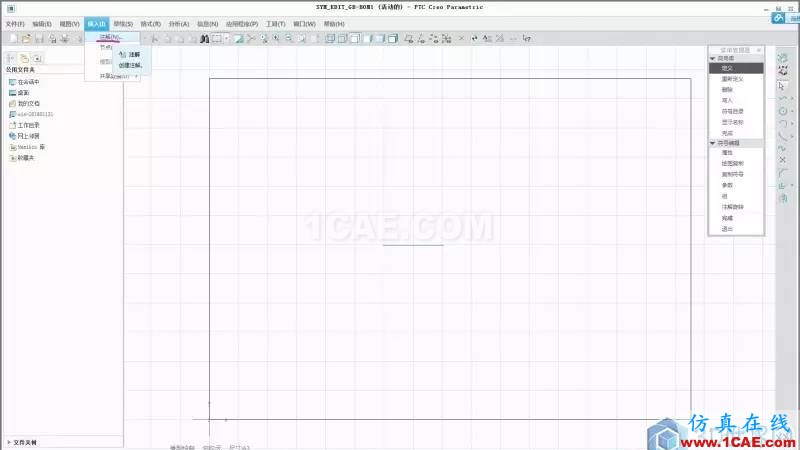

4.插入注释文本项目,输入\index\,放置下划线上面

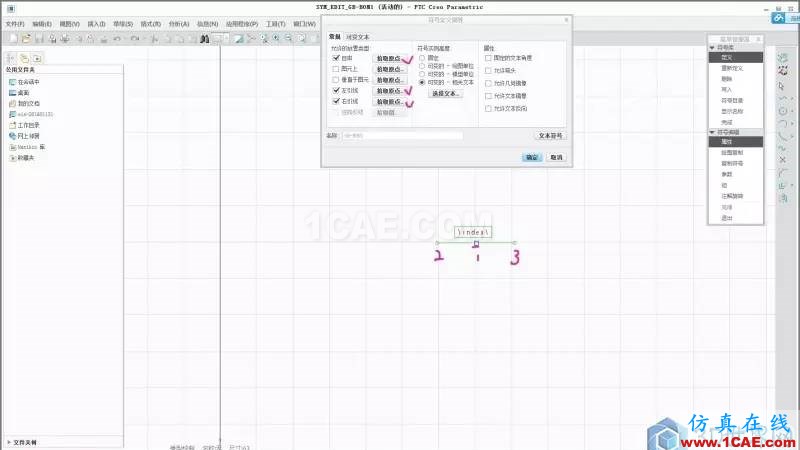

5.定义符号属性

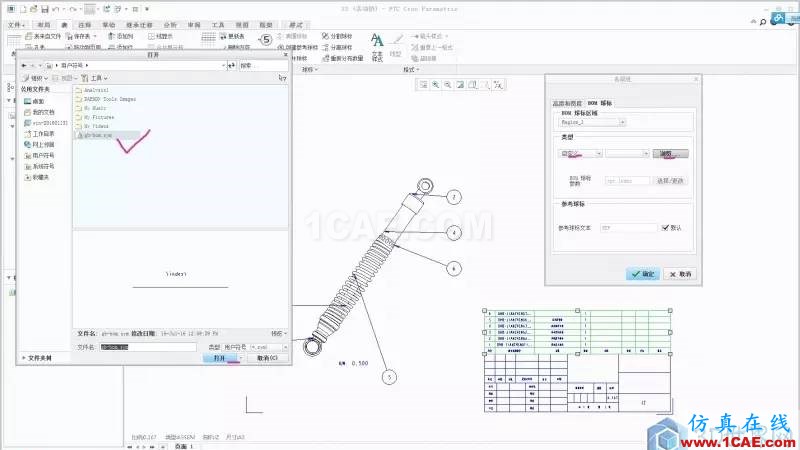

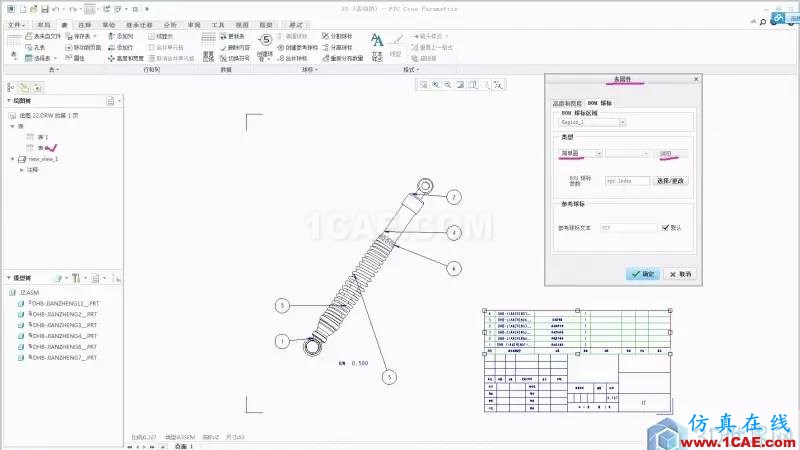

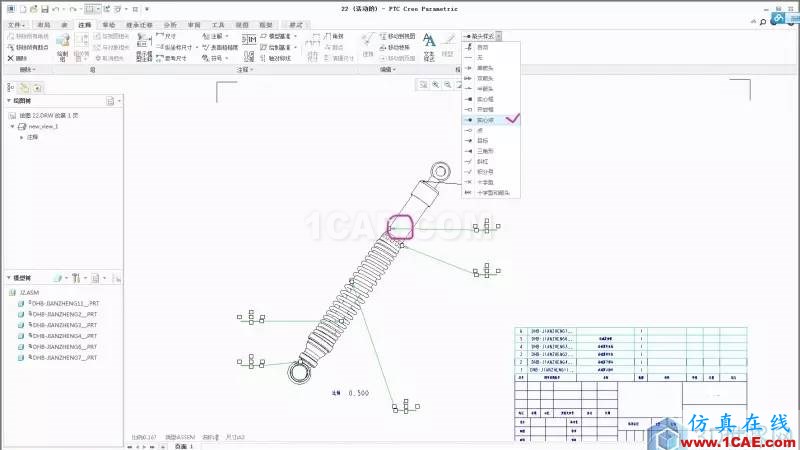

6.在表属性里面更改球标类型,浏览选个符号名gb-bom

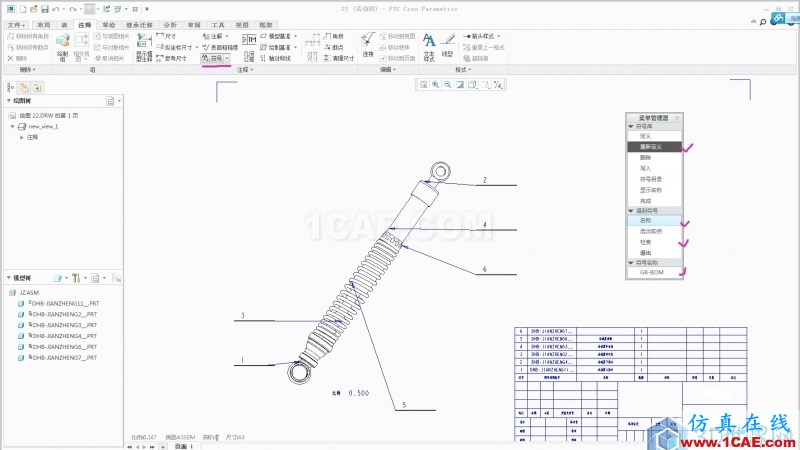

7.如果符号尺寸不合理再进行重新定义-选择gb-bom文件

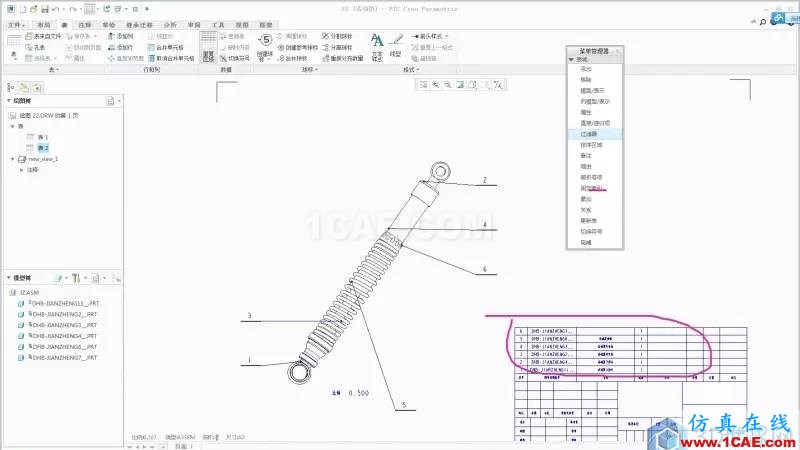

8.由于bom表的顺序与标注的较乱,所以需要再次应用固定索引命令
