proeNGINEER Wildfire 野火版 3.0 M030 的发布意味着首次在 Mathcad 和 proeNGINEER 之间实现了正式的集成。此集成可让您将 Mathcad 文件与 proeNGINEER 零件和组件关联起来,从而实现了独特的预测工程能力。
此集成使您能够减少因手动在文件之间转换尺寸和参数的错误、减少更新参数变更所需的时间、验证使用的是正确版本的文件,以及执行假设方案分析和立即看到结果,从而改善了生产效率和设计质量。
可以在设计过程开始时使用 Mathcad 将科学和数学原理应用于工程设计问题,以便确定在下游使用的 CAD 模型中的重要尺寸和参数。通过计算必需的参数和预先“预测”设计的性能,而不是猜想重要的尺寸和参数,产品设计师可以创造出优化的设计,而且与当今使用的传统方法相比,速度更快、迭代次数更少。
proeNGINEER 与 Mathcad 之间的集成是这两个应用程序之间的双向连接。可以使用 proeNGINEER 中的分析特征轻松地将任何 Mathcad 文件与 proeNGINEER 零件或组件进行关联。在 Mathcad 中计算的重要值可以映射到 CAD 模型中的参数和尺寸,从而驱动几何的设计。也可以将 proeNGINEER 模型的参数输入到 Mathcad 中,供下游工程设计的计算使用。通过此集成,当参数变更时,计算和 CAD 绘图会动态地更新。
此版本提供了 Mathcad 13.1 和 proeNGINEER Wildfire 野火版 3.0 M030 之间的集成。
如果当前使用 proeNGINEER Wildfire 野火版 2.0,您可以下载一个基于工具包的应用程序,它允许将 Mathcad 13 与 proeNGINEER Wildfire 野火版 2.0 集成在一起。此不太正式的集成使您能够在 proeNGINEER 模型中使用 Mathcad 参数。
如何设置 Mathcad 和 proengineer 之间的集成
此集成的基础是将 Mathcad 值映射到 proengineer 参数和尺寸。

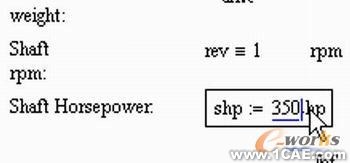

先从 Mathcad 工作表开始,您需要标识想传递到 proengineer 或从 proengineer 接收的值(图 1)
决定了哪些变量将动态变化之后,选择这些变量(图 2)

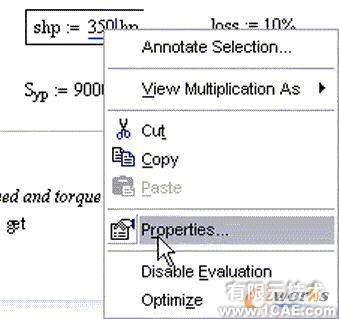

右键单击以选择“属性”(图 3)

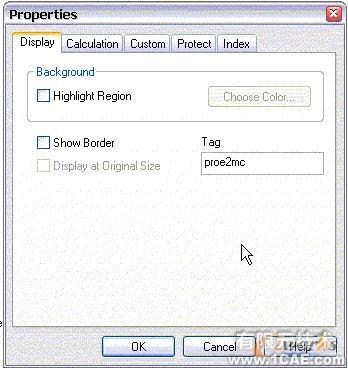

在显示了属性后,用两个标记中的一个对值进行标记。Proe2mc 表示从 proengineer 到 Mathcad 驱动值,而 Mc2proe 表示从 Mathcad 到 proengineer 驱动值(图 4)

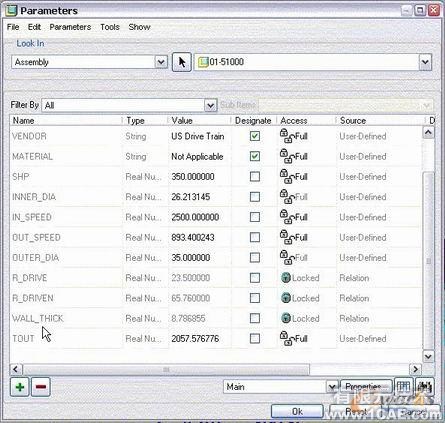

在 proengineer 中,可以设置参数以允许轻松更改设计。(图 5)

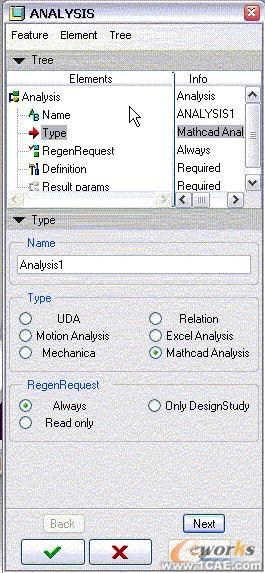

要将 proengineer 模型链接到 Mathcad 工作表,请使用分析特征(“分析”à“Mathcad”)。此时也可以设置再生选项

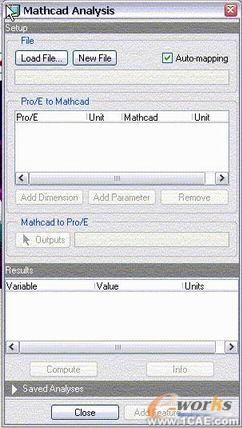

选择了 Mathcad 分析后,单击“下一步”(图 6 和 7)
此时我们使用“载入文件”按钮选择 Mathcad 文件

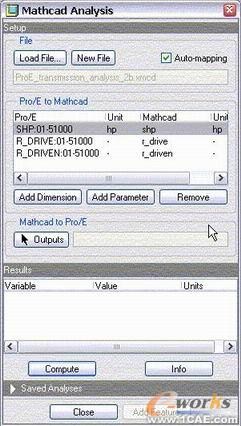

选中“自动映射”(Automapping) 选项会自动将 Mathcad 变量映射到 proengineer 参数。可以利用 config.pro 选项 auto_mapping yes 将自动映射设置
自动映射将会尝试映射同名和同单位的变量。要映射不同名的变量和参数(或尺寸),可以使用“添加尺寸”或“添加参数”按钮
图 8 和 9 显示了 Mathcad 工作表中的变量。请注意,“单位”在 proengineer 和 Mathcad 中必须相同
选择“输出”按钮允许我们选择您想从 Mathcad 传递到 proengineer 的参数和值
指定了输入和输出后,单击“计算”将通过 Mathcad 工作表运行变量并提供答案
此时可以关闭此特征,因为结果将会自动在 proengineer 中创建参数

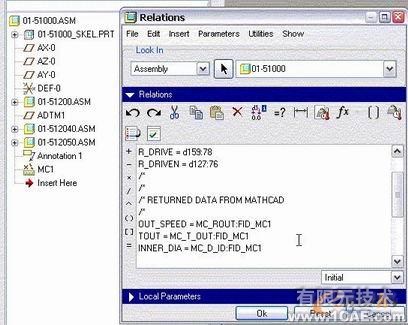

最后要做的是,通过关系将得到的参数链接到 proengineer 特征或参数(图 10)
现在,当在 proengineer 中更改变量并且再生模型时,Mathcad 的计算将会驱动模型。
请注意,需要两次再生:第一次再生值和参数,第二次再生几何。
