proengineer入门教程(三)

2013-07-02 by:广州proe实训中心来源:仿真在线

基于特征
proeNGINEER Wildfire 3.0 模型是通过一系列特征来构建的。每个特征均构建于前一个特征之上,且一次只创建模型的一个特征。单个的特征可能很简单,但结合起来可以形成复杂的零件和组件。
下图显示了连接焊条创建过程中的各个阶段:
   1.拉伸特征形成模型的整个形状和尺寸。
   2.附加的拉伸特征在模型的顶部和底部创建。
   3.孔特征在模型的顶部和底部创建。
   4.倒圆角特征在模型的顶部和底部创建。
                                                proengineer入门教程(三)proe技术图片1

参数化
proeNGINEER Wildfire 3.0 模型是使用尺寸值来驱动的。如果特征的尺寸发生了更改,则该实体特征也会随之更新。此更改随后会自动传播到模型的其余特征中,从而更新整个零件。
父项/子项关系
父项/子项关系提供了一种将设计意图捕获到模型中的有效方式。父项/子项关系是于建模过程中在特征间自然创建的。创建特征时,被参照的现有特征成为新特征的父项。而且,如果父特征更新了,子特征也会自动随之相应地进行更新。
下图中,PISTON 模型的高度为 18.5,并带有一个从顶部曲面标注的尺寸为 8 的孔。随后高度尺寸将被修改为 24,模型将再生以更新其特征。请注意,孔与模型主体之间的父项/子项关系将迫使孔向上移动以保持其尺寸为 8。

行为(以顶部曲面作为参照的孔)是构建于此模型中的设计意图的一个示例。孔也可将底部曲面作为参照,这样一来,当修改模型高度时,会产生不同的效果。
相关和以模型为中心

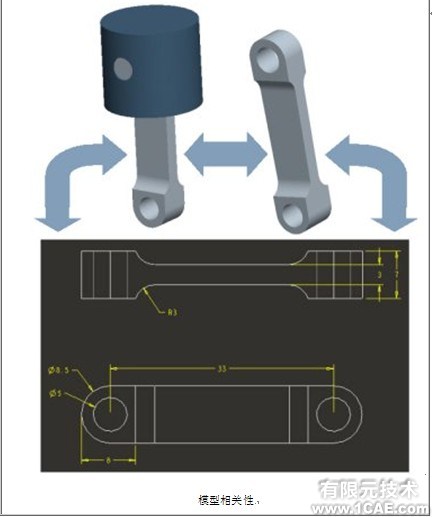

如果在 proeNGINEER Wildfire 3.0 中更改了某个零件模型,则参照该模型的所有组件或绘图都将自动更新。此行为称为相关性。反之亦然,如果绘图中的某个模型尺寸进行了更新,则使用该模型尺寸的零件模型和组件也将进行更新。
零件模型是设计信息的中心源。一旦创建了零件模型,即可将其:
放置在组件中 - 依元件的装配方式而定,元件可以是静止的或作为机构移动。
用于创建一个绘图 - 模型的 2D 视图可以快速被放置在绘图页面中,尺寸也可以自动显示。

proengineer入门教程(三)proe技术图片2
