草绘弧
弧工具可以创建 3 点和相切端弧。在此任务中,我们将创建一个相切弧。
任务 2-8: 继续草绘以创建一个椭圆形。使用矩形作为指南开始草绘相切弧。

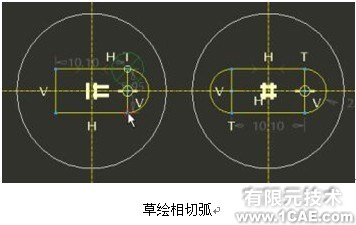

1.如下图所示草绘两个弧:
从草绘器工具栏(屏幕右侧)单击“圆弧”(Arc)
。
要开始一个圆弧,单击并释放矩形的右上角顶点。
将光标水平向右移出绿色象限符号以继续创建弧。
单击并释放矩形的右上角顶点以完成圆弧。
保持“圆弧”(Arc)
仍处于按下状态,在矩形左侧草绘一个类似的弧。
草绘时请始终使用‘单击并释放\’,而不是‘按住鼠标左键并拖拉\’。
2.单击鼠标中键可停止草绘,并允许对项目进行选取。
请注意,草绘器工具栏中的“选取项目”(Select Items)
现在处于按下状态。
按 CTRL 选取两条垂直线。
按住鼠标右键,然后选取“删除”(Delete)。
创建尺寸
可通过“尺寸”(Dimension) 工具创建许多不同的尺寸类型。要创建尺寸,选取要标注其尺寸的项目,然后单击鼠标中键以定位尺寸值
任务 2-9: 通过创建尺寸完成椭圆草绘。
1.从草绘器工具栏(屏幕右侧)单击“尺寸”(Dimension)
。
选取第一个弧,然后选取第二个弧
将光标放置在草绘上方,单击鼠标中键放置尺寸。
在“尺寸方向”(Dim Orientation) 对话框中选取“水平”(Horiz),然后单击“接受”(Accept)。
2.保持“尺寸”(Dimension)
处于按下状态,依次选取顶部和底部直线。
将光标放置在草绘右侧,然后单击鼠标中键放置尺寸。
单击鼠标中键可停止草绘,并允许对项目进行选取。
(请注意,现在“选取项目”(Select Items)
已被按下。)
双击水平尺寸,输入 18,然后按 ENTER。
双击垂直尺寸,输入 12.5,然后按 ENTER。
3.在草绘器工具栏中单击“完成草绘”(Complete Sketch)
。
4.单击主工具栏中的“保存的视图列表”(Saved View List)
,然后选择“标准方向”(Standard Orientation)。
5.从主工具栏中单击“基准平面”(Datum Planes)
,显示基准平面。
6.从主工具栏中单击“着色”(Shading)
。
完成拉伸特征

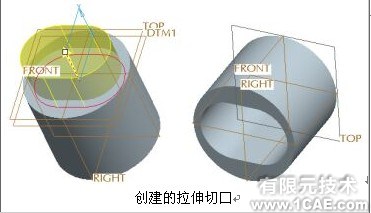

现在基准平面和草绘已创建,我们将完成“拉伸”特征,创建一个使 PISTON 中空的椭圆切口。
任务 2-10: 完成“拉伸”切口,以使模型中空。
1.完成“拉伸”特征,如下图所示:
单击模型上的黄色方向箭头以反向方向。
在操控板中单击“深度选项”(Depth Options) 快捷方式
上的黑色箭头,并选取“穿透”(Through All)
。
在操控板中单击“去除材料”(Remove Material)
,然后单击“完成特征”(Complete Feature)
。
按住鼠标中键旋转模型,并查看底面的切口。
右键单击拖动控制柄或模型,或使用操控板中的图标,可以完成许多特征操作。
