proe在3D零件图上标注(二)

2013-07-08  by:广州CAD:proe设计培训中心  来源:仿真在线

proe 3D零件设计:

三、组件的公差标注

1.装配尺寸的分类

    在proeNGINEER中,组件的装配尺寸可分为驱动尺寸和从动尺寸。驱动尺寸是指保存在模型自身中的尺寸,也就是设计者直接定义的尺寸;从动尺寸是指没有直接定义但是可以增加的特定尺寸。由于受proeNGINEER软件的限制,有些尺寸无法直接定义,但是对于装配体必不可少,必须增加该尺寸,如变速箱总成的输入、输出轴的轴线间距。
    装配驱动尺寸和零件模型的尺寸类似,添加公差的方法也相同,因此不再重复,下面介绍装配从动尺寸的定义即其公差的标注方法。

2,从动尺寸的定义

    (1)单击菜牟栏中【插入】/【模型基准】/【注释】命令,系统弹出"注释特征"对话框,选择【添加】/【从动尺寸】/【确定】按钮。
    (2)系统提示选取基准平面,然后选取需要定义的两个元素,并点击中键放置从动尺寸。

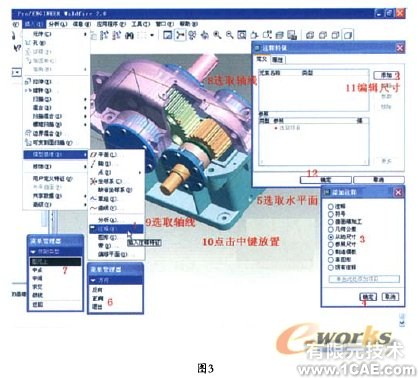

    (3)在"注释特征"对话框中点击【编辑】命令,指定尺寸公差的形式和公差数值,具体操作步骤见图3(图中编辑尺寸步骤省略)。


3.从动尺寸形位(几何)奋差的标注

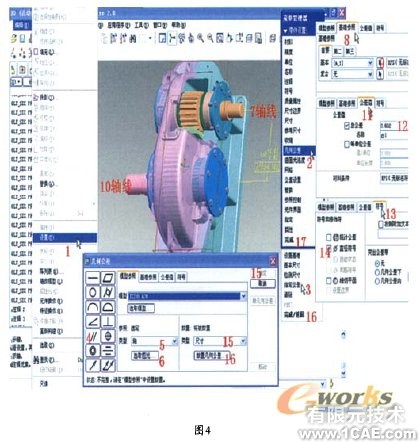

    从动尺寸公差的标注方法与零件的公差标注方法相同,采用【编辑】/【设置】的方法标注,步骤如图4所示。

    通过比较可知:这两种形位公差的标注方法各有优缺点。在【插入】/【模型基准】/【注释】的方法中,添加的注释在模型树中可见,修改比较方便,但是无法实现参考基准的设置,需要另外设置参考基准;而【编辑】/【设置】的方法则相反。
