proe钣金设计:

1)测量包含测量距离、边长直径夹角等;

    (2)曲线分析包含曲率、曲率半径、投影长度等曲线分析;

    (3)模型分析包含质量、质心位置、转动惯量等模型分析;

    (4)曲面分析包含高斯曲率、二面角、法矢、曲率半径等曲面分析;

    (5)关系;

    (6)UDF即用户自定义特征。

    本模型只建立两个分析特征:HOLE- DIS-测量两个竖壁圆孔中心轴平行,它们之间的距离;ANALYSIS 1-测量两个竖壁圆孔中心轴到底板外侧的距离。

    4.进行参数敏感度分奔

    在整个参数变化范围内来评价"优化目标",敏感度分析计算对话框如图5所示。其中参数选择既可以是尺寸也可以是参变量。每个尺寸和参变量都要给定其值的变化范围。在"需放样的参数"栏中输人一个或多个已经定义的"分析特征"。在"步数"栏中输人所有参数在给定的"值域"分段数目。

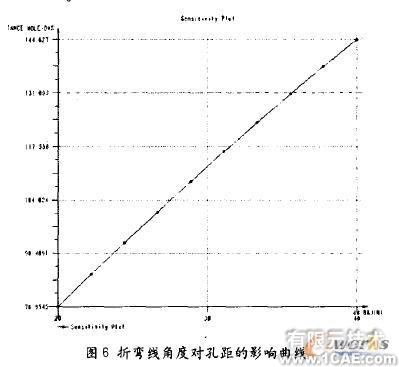

图6为折弯线角度对孔距的影响曲线,折弯线角度变化范围20度-40度, HOLE_DIS从76.95mm-44.62mm。

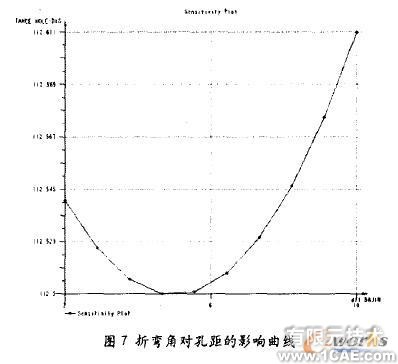

        图7为折弯角对孔距的影响曲线,折弯角大小变化范围2mm-lOmm,HOLE_DIS从l12.544mm下降到112.5mm,后再七升到112.611 mm?？梢悦飨钥闯隹拙喽哉弁浣堑拿舾卸群苄　?/strong>

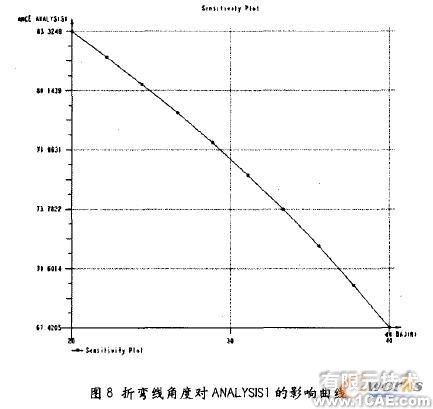

    图8为折弯线角度对ANALYSIS 1的影响曲线,折弯线角度变化范围20度-40度 ,ANALYSISI从82.32mm下降到67.42mm。

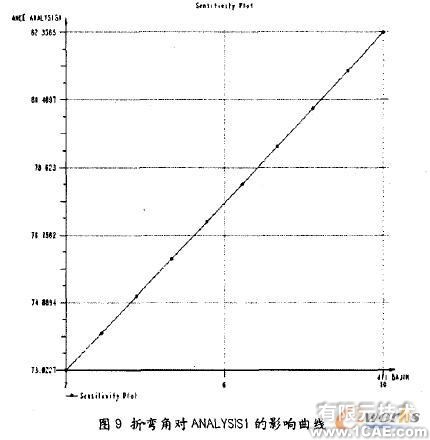

    图9为折弯角对ANALYSIS 1的影响曲线,折弯角大小变化范围2mm-1Omm, ANALYSIS 1从73mm上升到82.36mm。



    5可行性/优化分析

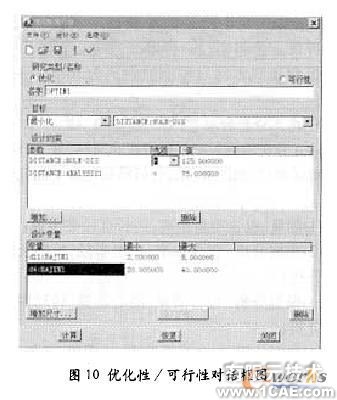

    对敏感度分析计算,其对话框内应设置的参数及其值如图10所示。


    6.优化结果

    通过优化计算,折弯线角度值为33.748 0;折弯角大小为6.291 mm
