SOLIDWORKS草图的快速控制|产品技巧

2016-09-15  by:CAE仿真在线  来源:互联网

 草图是三维设计软件的基础,设计表达通过草图完成初步的设计意图。在SOLIDWORKS中,提供了强大的草图工具帮助工程师快速完成对装配体或者是零件的草图控制。

装配体结构下,对于可见面的草图控制,可以直接选取相关面,编辑草图自动进入相关的编辑状态,使用时可以很大程度的忽略对设计树的依赖。

整体的草图布局可以通过观阅草图尺寸来获取最准确的尺寸信息,利用草图提供的便捷功能,可以直接应用线段自带的中点属性来完成位置控制。

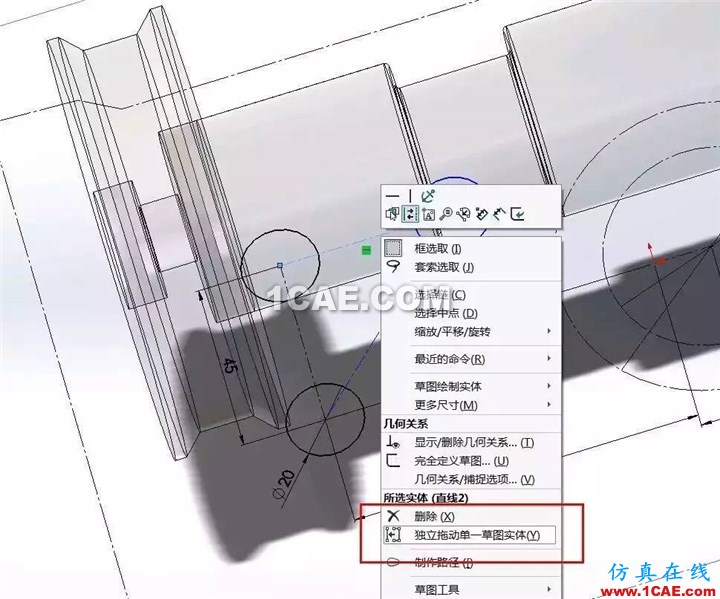

针对那些需要修改的草图,很大程度上已经设定了一些关键配合,这种时候做出大的改动需要改变之前的配合部署,很不方便,可以使用独立拖动单一的草图实体来改变那些已经被定义的草图位置。

而改变会自动捕捉到装配体或者零件中,真正意义完成了自顶向下的草图控制。

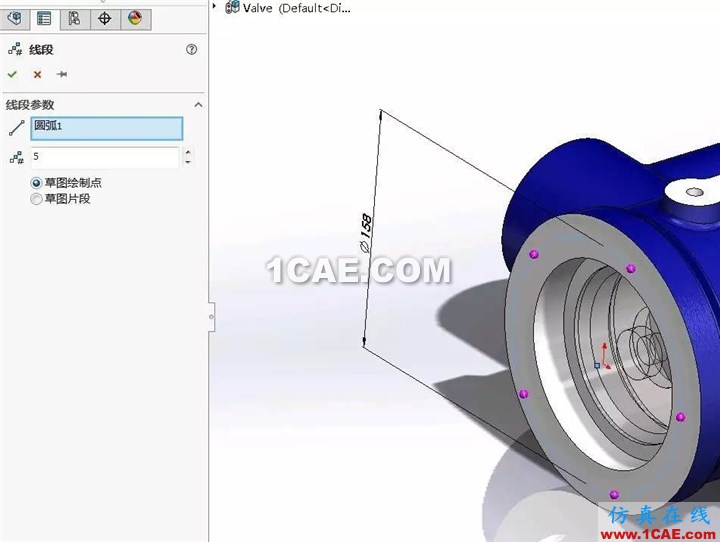

同样的,对于添加外部特征的零件,也可以通过定义草图的位置来实现。比如上图中需要给装配体添加异型孔向导,可以应用线段的分段功能实现平均分布。这些都只是草图功能中的一小部分,整理出来方便大家理解,大家可以在视频中学习到具体的操作。

操作源文件提供的是SOLIDWORKS 2016版操作文件和x_t通用格式文件,如果您的SOLIDWORKS版本较低,请使用通用格式文件。
