1 工作界面:

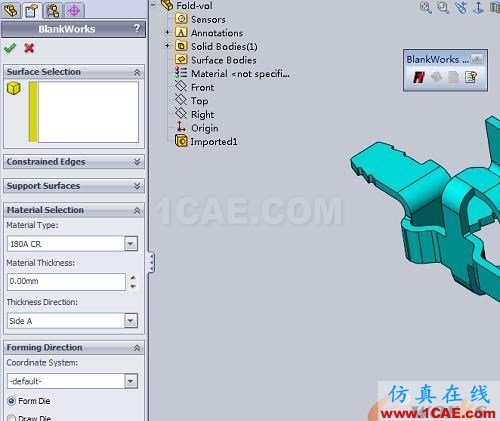

图1 工作界面

2 菜单:

图2 blankworks菜单

3 分析步骤详解:
感觉比起blankworks3.0 ,功能更简单了,不用再手动的处理网格了,程序全自动的处理了,分析的步骤也更简单了,一共6步:
(1)Click the BLANKWORKS icon on the BLANKWORKS Toolbar, or select BLANKWORKS > Setup from the main SolidWorks menu.
点菜单或者工具栏中的“setup”按钮,启动设置界面。

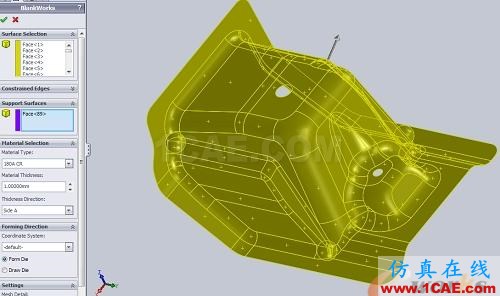

图3

(2)Select all surfaces to be flattened, it can be either the entire model or only the flanges (flange unfold). These surfaces can either be top, bottom, or mid-surface.
选择要展开区域的曲面(一定要是曲面,可以是上下表面或者中面。)。

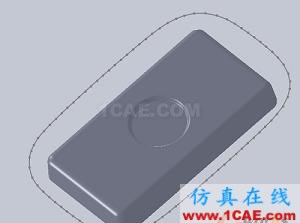

图4

(3)Define any Constrained Edges and any Support Surfaces (curved binder / unfolding surfaces) as applicable.
定义对称边线。和展开基准平面(没有就算了)。

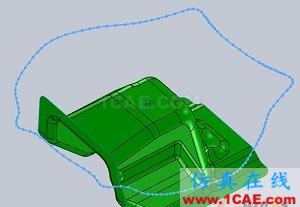

图5

(4)Define the Material Type & Thickness, as well as the Thickness Direction.
定义材料、厚度,最好还有厚度的方向(中间面就免了)。

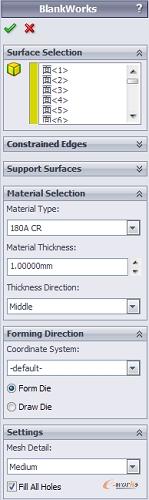

图6

(5)Define the forming coordinate system (press direction) or select the Auto Tipping function. The Z-axis of the defined coordinate system will be used as the press direction during the analysis. The default tipping direction is the global Z-axis. If the default axis is NOT used, the blank will be created on the X-Y plane of the defined coordinate system. Define the forming process as either Draw Die or Form Die.
定义展开的坐标系(冲压方向)。全局坐标系的Z轴为默认的自动展开的方向,假如此项没有定义,则自动会在XY基准面上展开。

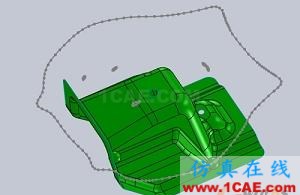

图7

(6)Define the mesh generation parameters by selecting one of the three options available: Low, Medium, or High. The default setting is Medium. Select the check box for Fill All Holes if you would like the holes to be filled in during meshing and for blank development
定义网格划分的质量,默认为良好。(还可以指定自动补齐所有孔)。

实例1:

图9

图9所示的例子选择了所有孔自动补齐,网格质量中。设置如图10所示:计算时间:30秒,得到结果质量很好。
实例2:

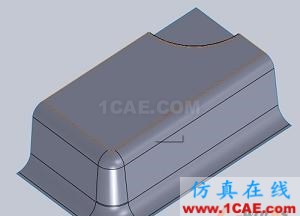

图10

2008冲压仿真的第二章的例子,测试其1/4展开能力,MID网格计算时间:10秒。质量一般,用高品质再试试,计算报错,不能正常进行。切换成整体的:不对称。结果还可以。
实例3:

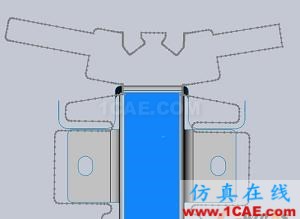

图11

没有填补孔,孔自动填补:从面上看,质量还可以。
4 结论:
1:零件最好还是用整体的分析,局部对称的有问题。折弯件的展开质量比较高。
2:每次分析完后,要重新分析,信息需要重新输入,不方便。
3:计算的速度比起以前要快一些,而且不需要用户输入网格尺寸了,对于一般用户来说,更方便了。但是对于专业用户来说,就整体说,还是目前SolidWorks平台下最方便的展开工具之一。
