在ANSYS几何建模过程中布尔运算功能尤其强大,相信大家都有所了解。但在Solidworks这样一个专用的三维建模软件中有多少人用过它的布尔运算功能呢?在SW软件中该功能不叫布尔运算,而是叫做组合!而且只有在多体零件图模式下才能激活使用。隐藏得太深了一般人发现不了,哈哈,下面来一起探索吧...
这里用一个花键轴和花键孔的小案例来了解下SW中的布尔运算。
Step1:先绘制两个零件:花键轴和圆盘
Step2:在花键轴零件图中插入圆盘零件,并且勾选转移所有圆盘零件的元素。特别是基准面必须勾选,方便后面设置实体间的配合。

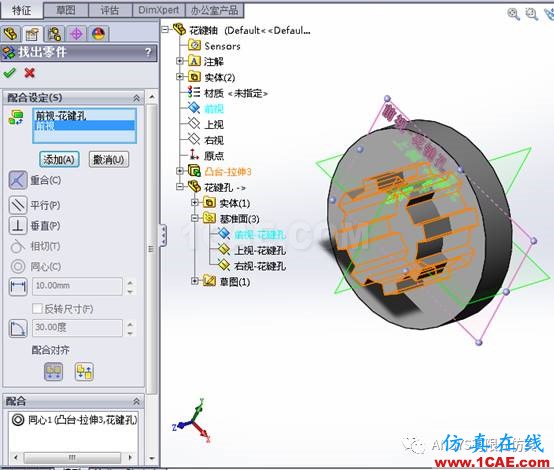

Step3:设置实体间的配合。可在插入零件的模型树下面找到配合设置并进行修改。
Step4:点击组合命令,选用删减类型。花键孔为主要实体,花键轴为组合实体。
Done!
可以看到SW的组合功能非常简单(只有相加、相减、取交集三个类型),和ANSYS的布尔运算差远了!而且还不能保留组合实体(花键轴),需要重新建个装配文件装配这两个零件。
虽说功能简单但还是具有一定的实用性。本实例中提现的建模便利之处是:只需要绘制一个花键槽即可,不需要考虑轴孔是否完全匹配。用组合操作能提高建模速度,也能很好的避免轴孔干涉或者间隙问题。
还有不懂操作的童鞋请看视频演示↓
请在Wi-Fi环境下观看本视频。
