SolidWorks曲面分析简介

曲面分析也不多说,简单介绍下 G0、G1、G2,和斑马分析。

简单的说:G0 是曲面接触,G1 是曲面相切,G2 是曲率连续。

很多人比较关注 G2 的问题,那我就来讲讲 SW 怎么样能做到 G2,一般有 以下几种情况来做到 G2 连接:单面,G1+镜像,曲率放样,曲率填充,曲率边 界曲面,曲率圆角,任意多边形。下面分别来看看:

单面:这个就不多说了,SW 单个面内部是 G2 连接的。

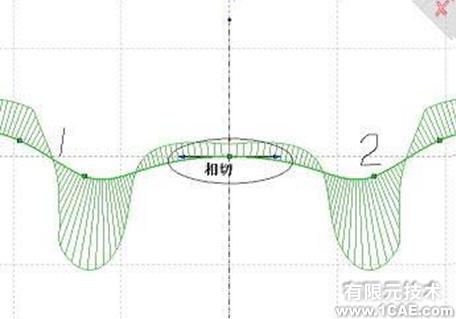

G1+镜像:也是论坛上常说的 G1+G1=G2。以线条为例,2 是由 1 镜像过来,可 以看到,两线条的连接点的曲率是连续的,只要保证线条 1 与镜像中心线的垂直 方向的这个想切就可以了。曲面也亦然。

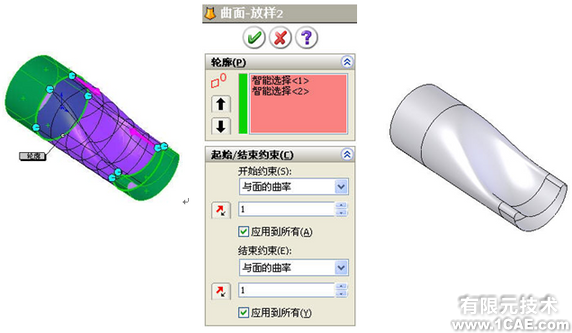

曲率放样:就是放样曲面的时候起始和终止约束为曲率,过度的长短可以通过权值来控制。

查看斑马情况

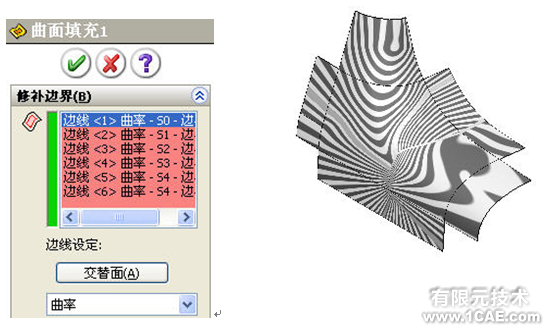

曲率填充:填充曲面,边界条件约束为曲率。

曲率边界曲面:边界曲面,边界条件约束为曲率。

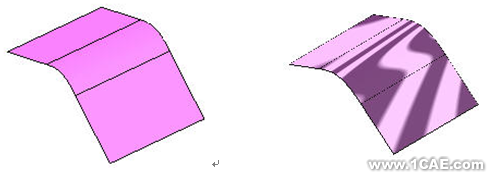

曲率圆角:倒圆角,选择面圆角并选择曲率。

任意多边形:也就是一般常说的自由曲面,边界约束为曲率。
