SolidWorks曲面实例——喷嘴

2013-07-04  by:广州Solidworks培训中心  来源:仿真在线

SolidWorks曲面实例——喷嘴



       曲面是一种厚度为零的几何体。若想 生成曲面,您使用与生成实体(如拉伸、 旋转、及扫描)相同的许多工具。曲面还 使用其它功能或特征,如剪裁、解除剪裁、 延伸、以及缝合。
       曲面比实体要具有优势。它们比实体 更灵活,因为您可等到设计的最终步骤然 后再定义曲面之间的边界。
       曲面的最终目的还是实体,所以最后 都需要形成实体,常用的方法有加厚,缝 合(尝试形成实体)。
       下面用一喷嘴实例来说明。这里运用 到了:放样、扫描、缝合、填充、平面、 旋转、剪裁、延伸、抽壳、阵列。

SolidWorks曲面实例——喷嘴solidworks simulation应用技术图片图片1

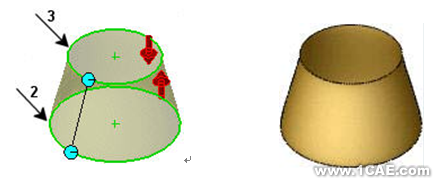

1.  放样:绘制草图,放样,两端约束条件为垂直于轮廓,权值设成 0.5

SolidWorks曲面实例——喷嘴solidworks simulation应用技术图片图片2

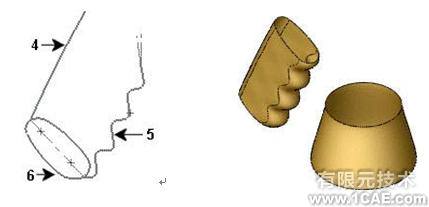

2.  扫描:绘制一截面 6,一路径 4 和一引导线 5。

SolidWorks曲面实例——喷嘴solidworks simulation应用技术图片图片3

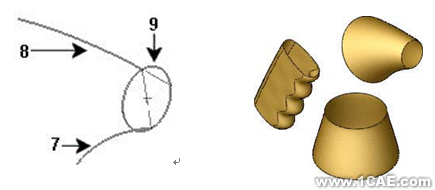

3.  扫描:绘制一截面 9,一路径 8 和一引导线 7。

SolidWorks曲面实例——喷嘴solidworks仿真分析图片图片4

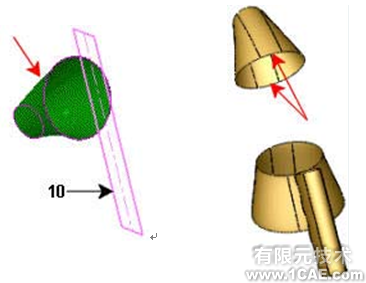

4.  分割:绘制分割草图并分割曲面。

SolidWorks曲面实例——喷嘴solidworks仿真分析图片图片5

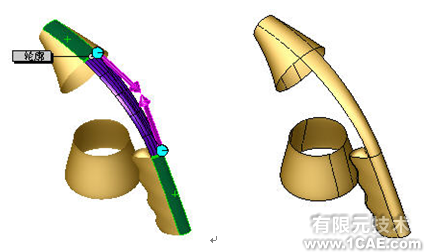

5.  放样:选择曲面边界作为轮廓,并放样,边界条件选择相切。

SolidWorks曲面实例——喷嘴solidworks仿真分析图片图片6

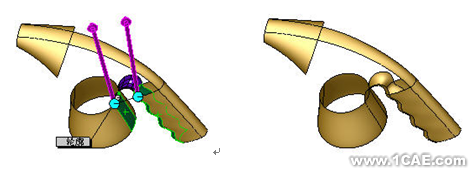

6.  放样:选择曲面边界作为轮廓,并放样,边界条件选择相切,权值分别设置 成 3 和 7。

SolidWorks曲面实例——喷嘴solidworks仿真分析图片图片7

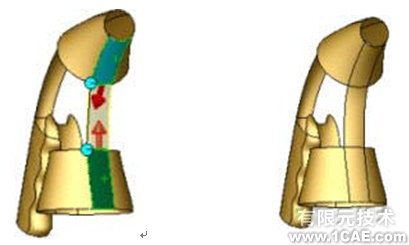

7.  放样:选择曲面边界作为轮廓,并放样,边界条件选择相切。

SolidWorks曲面实例——喷嘴solidworks仿真分析图片图片8

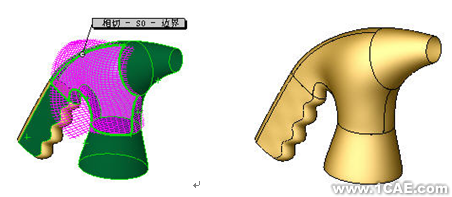

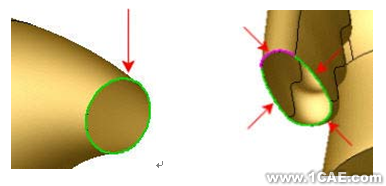

8.  填充:先缝合,然后选择曲面的封闭边界并填充。还有一边也是一样的操作。

SolidWorks曲面实例——喷嘴solidworks仿真分析图片图片9


9.  平面区域:选择曲面的封闭边界,然后选择平面区域。(两处)

SolidWorks曲面实例——喷嘴solidworks仿真分析图片图片10

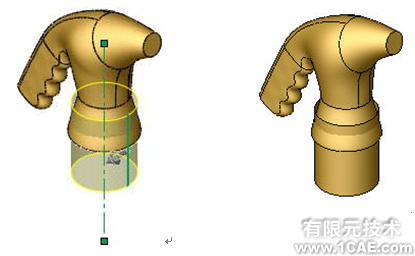

10.  旋转:绘制草图并旋转曲面。

SolidWorks曲面实例——喷嘴solidworks simulation学习资料图片11


11.  裁减:选择两曲面,然后裁减。(选择互相裁减)

SolidWorks曲面实例——喷嘴solidworks simulation学习资料图片12

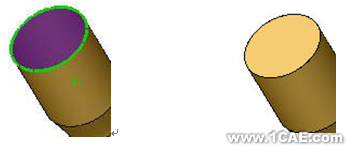

12.  平面区域:选择曲面的封闭边界,然后选择平面区域。


SolidWorks曲面实例——喷嘴solidworks simulation学习资料图片13

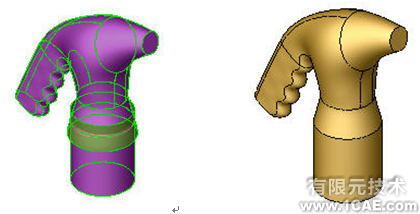

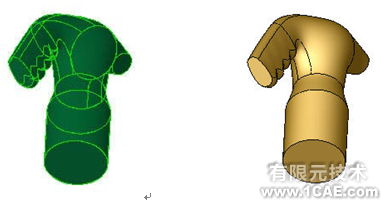

13.缝合:选种所有的曲面并缝合。(选择尝试形成实体)

SolidWorks曲面实例——喷嘴solidworks simulation学习资料图片14

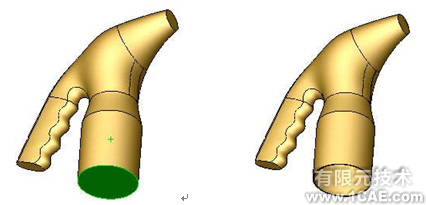

14.  抽壳:对底面进行抽壳,厚度为 1。

SolidWorks曲面实例——喷嘴solidworks simulation学习资料图片15


15.切除并阵列,形成最后实体

SolidWorks曲面实例——喷嘴solidworks simulation学习资料图片16
