SolidWorks钣金特征设计(二)

       二.斜接法兰  斜接法兰用来生成相互连接的法兰和自动生成必要的切口。它必须有一个草图轮廓来生成。

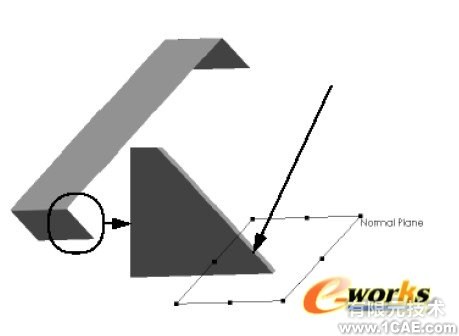

       5.垂直于曲线的基准面
       现在可以用一个快捷方式来一个垂直于曲线的基准面。反转模型并放大下图所示位置,选中外面的边线并点击插入,草图绘制,一个通过最近端点并垂直于边线的基准面产生了,同时在这个基准面打开了一个新草图。

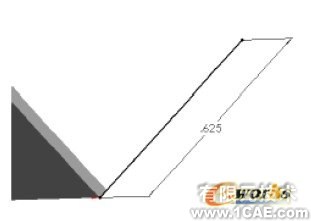

       6.法兰轮廓
       顶点画一条长度为0.625in的水平线。这就是斜接法兰的轮廓。

       备注 意草图不仅是一段线,它可以是多个线段的开环轮廓。

       7.法兰延伸
       点击命令斜接法兰,可以预览法兰的形状。点击相切(绿色高亮的地方)选择相切的边线并继续法兰设置。

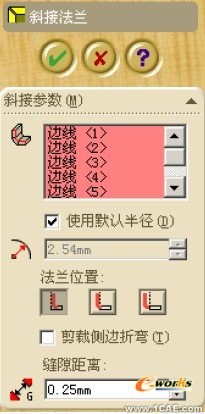

       8.斜接法兰设置
       在对话框中,设置如下:
       折弯位置=材料在内
       使用缺省的折弯半径=开
       使用缺省的间距=开
       点击确定添加斜接法兰

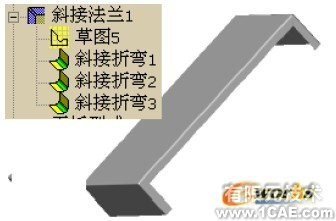

       9.完成斜接法兰
       斜接法兰命令添加了三个法兰和生成了三个折弯,在法兰相接处自动生成了切口和释放槽。

       10.视图
       切换到标准轴侧视图。
