【技术分享】模具设计UG倒圆角有烂面处理技巧

2016-11-21  by:CAE仿真在线  来源:互联网

今天小编和大家分享倒圆角处有烂面处理技巧,在绘制过程中对于在实体中多个方向倒圆角,特别是在相交处很容易出现非常尖锐的圆角,这种效果完全不符合产品的要求,请看如图下说明。

步骤1;在边境相交处有非常尖锐的圆角,不符合要求所有需要重新处理。

步骤2;这是已经处理好的效果图。

步骤3;原图是没参数的实体,首先我们可以先创建方块体。

步骤4;然后通过局部修改的方式进行编辑,先抽取片体处理。

步骤5;原有不光顺的曲面部位重新创建网格面。

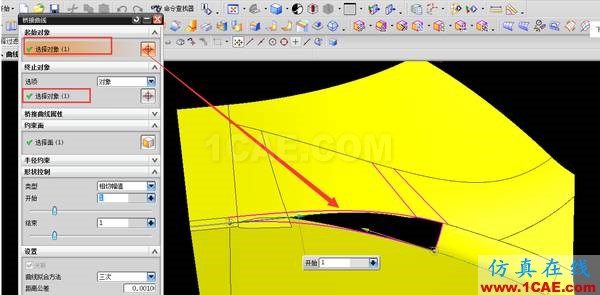

步骤6;比较尖锐的圆角处,先用桥接曲线然后会将不像4边面的片体修剪。

步骤7;通过曲线网格指令构建曲面。

步骤8;然后将所有的片体缝合。

步骤9;再使用补片功能,有两个条件(1;片体的边境必须是在实体面上没有公差)(2;片体的边境一定是封闭的情况)

步骤10;已经构建完成。
