一次只能一个草图是活动的。当草图处于活动状态时,您创建的任何几何图形添加到该草图中。激活草图的方式取决于这个草图是内部的还是外部的。

内部草图

在部件导航器中,右键单击属主特征,然后选择编辑草图。

在部件导航器或图形窗口中,双击属主特征。在特征对话框上,单击绘制截面步骤以激活草图任务环境。

外部草图

在“建模”中,可使用多种方法打开外部草图,具体取决于您的工作首选项:

在图形窗口中双击一条草图曲线。

从部件导航器:

双击草图特征。

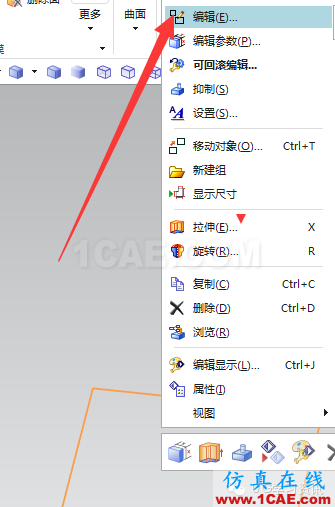

右键单击一个草图,然后选择编辑。

编辑多个草图

如果只需要一次模型更新,那么您可编辑多个草图。要编辑多个草图,必须:

1.在草图任务环境  中打开草图。

2.从主页选项卡→草图组→草图名称下拉列表中选择草图名称。

要编辑后续的草图,可在部件导航器中双击草图,或从草图名称列表中选择另一个草图名称。
