搜索UG钻孔一个程序钻孔不同深度加工
2016-12-04 by:CAE仿真在线 来源:互联网
很多的编程员在使用钻孔加工的时候,不同深度的孔,通常都会使用不同的钻孔程序加工,这样钻孔操作比较繁琐。在这里给一些新手编程员介绍下,如何使用一个程序钻孔加工不同深度的孔位置。首先,选择钻孔加工工艺。
选择指定孔位置
进入选择孔的操作界面以后呢,先不要急着开始选择孔,先选择参数组。
需要钻孔多少个不同深度的孔,就选择多少个参数组,同一个深度为一个参数组
选择完成以后。进入循环类型——编辑
点击编辑以后,会出现一个指定参数组,选择了几个不同深度的参数组,这里就会出现几个参数组。默认就好

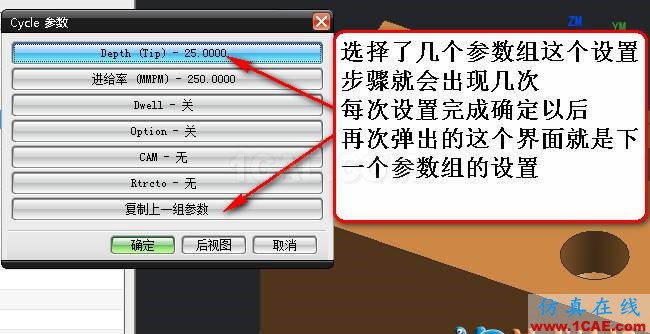

确定进入设置,这个设置深度的操作界面会出现多次。就是说,设置了几个参数组就会出现多少次。会在设置完成点击确定以后再次弹出。设置下一个参数组的参数
所有参数组设置完成以后,确定。生成刀轨,就能使用一个程序钻孔加工不同深度的孔
