ug模具新生必学——曲面造型技巧！

2017-01-03  by:CAE仿真在线  来源:互联网

在曲面造型中对于新手来说,曲面的边境比较多或者曲面边境不规范时就不会如何着手拆分了,现在教你如何在不规范的曲面拆分技巧,也让你了解到在产品设计中曲面造型并不算太难,主要懂得撑握一些拆分构面的规律方法,就能够处理在生活中看到很多产品的外观面做法了,如图下说明;

原文件图档作为参考资料。

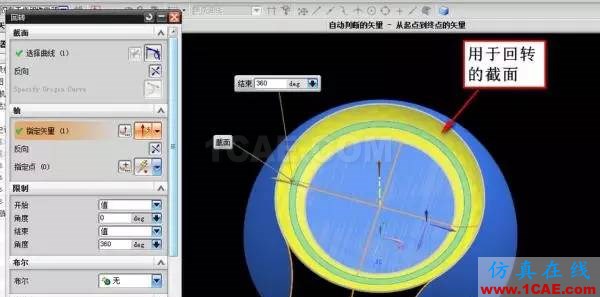

步骤2;所给出的弧线作为截面线,绕垂直轴旋转生成黄色的曲面。

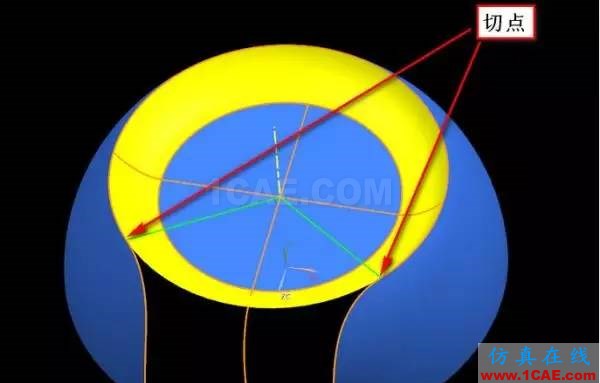

步骤3;分别作两条直线连接切点和圆心对接。

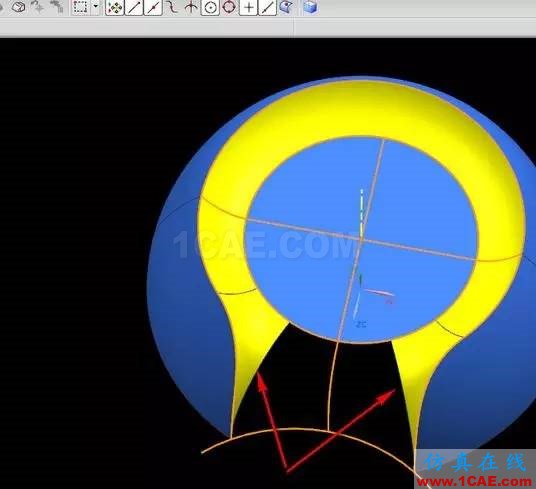

步骤4;用修剪片体功能,两条直线为参考线沿投影垂直方向再用修剪曲面。

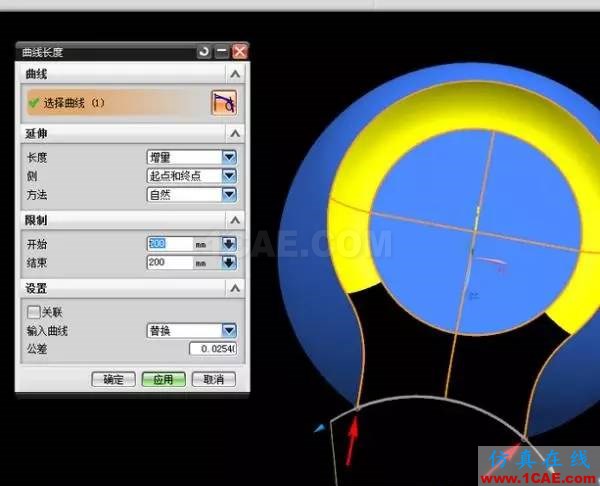

步骤5;将底面上的圆弧线两头适量延伸,并在交点处将基打断。

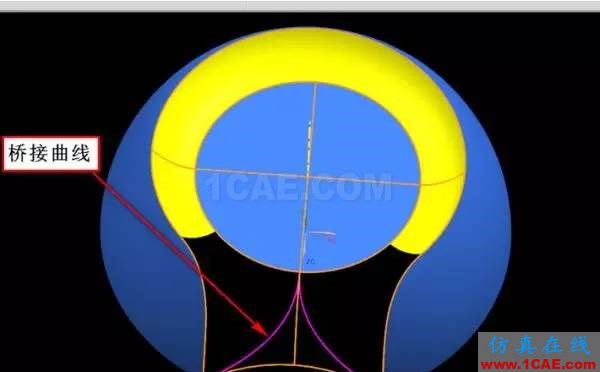

步骤6;将圆弧面上的中线分别与两条延长的曲线,进行桥接曲线(相切连续)

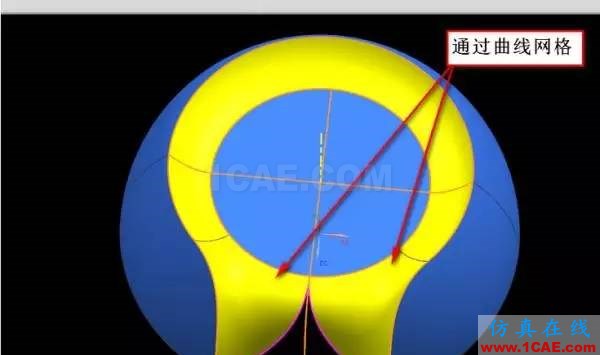

步骤7;左右侧是相同可用镜像,通过曲线网格(约束,原有黄色曲面与中间曲面相切过度顺滑。

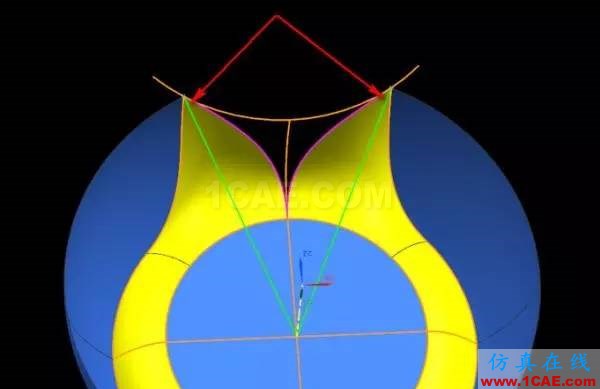

步骤8;分别作两条直线,一端对接交点,另一端对接圆心,沿垂直正方向进行投影到曲面上。

步骤9;然后利用投影的曲线作参照,再通过修剪片体。

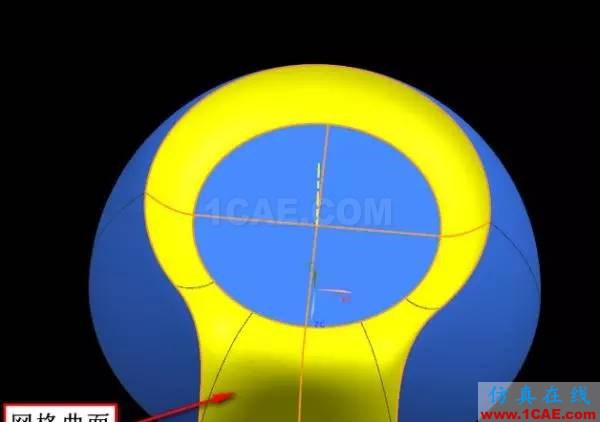

步骤10;修剪完曲面就符合曲线网格的条件(约束,原有黄色曲面与中间曲面相切过度顺滑。
