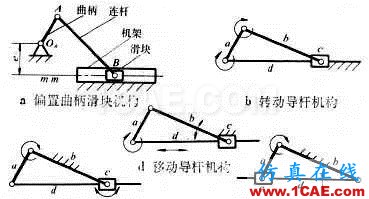

何谓滑块机构
用曲柄和滑块来实现转动和移动相互转换的平面连杆机构,也称曲柄连杆机构。曲柄滑块机构中与机架构成移动副的构件为滑块。
曲柄滑块机构广泛应用于往复活塞式发动机、压缩机、冲床等的主机构中,把往复移动转换为不整周或整周的回转运动;压缩机、冲床以曲柄为主动件,把整周转动转换为往复移动。偏置曲柄滑块机构的滑块具有急回特性,锯床就是利用这一特性来达到锯条的慢进和空程急回的目的。
下面让我们来学习如何用UG来做四连杆机构的运动仿真吧

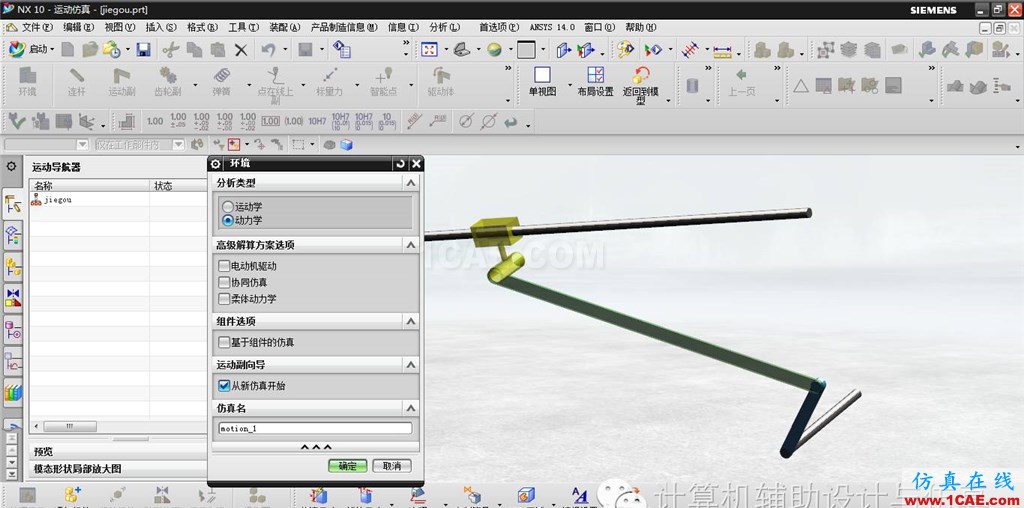

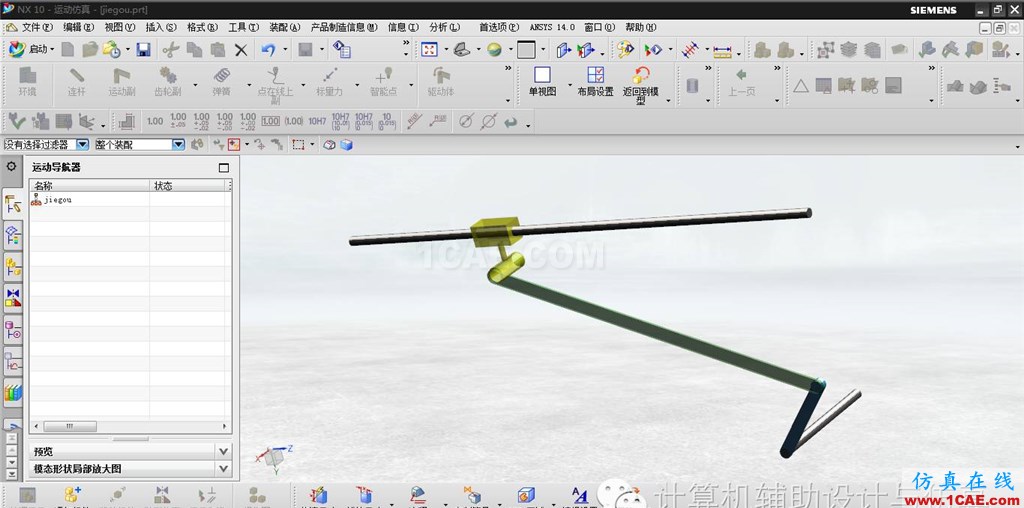

一 打开模型进入运动仿真模块

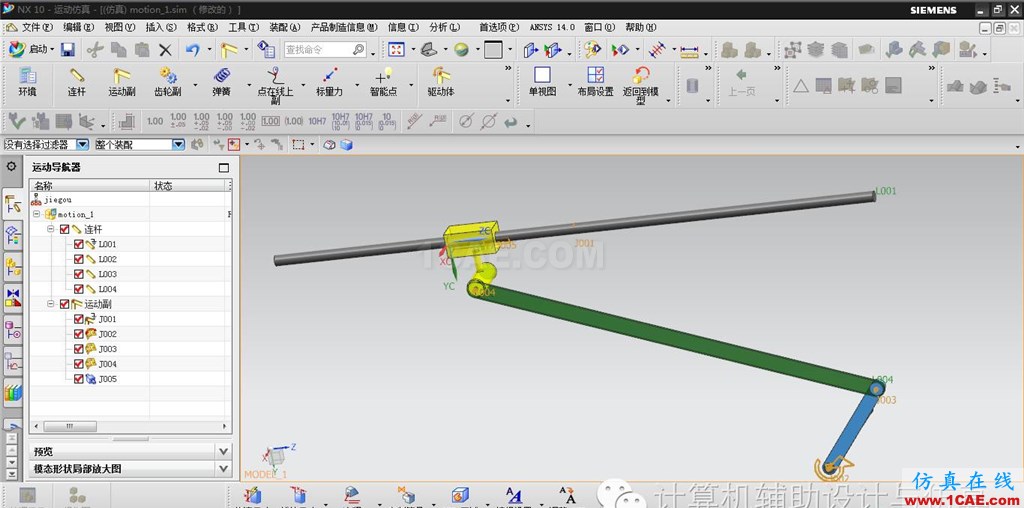

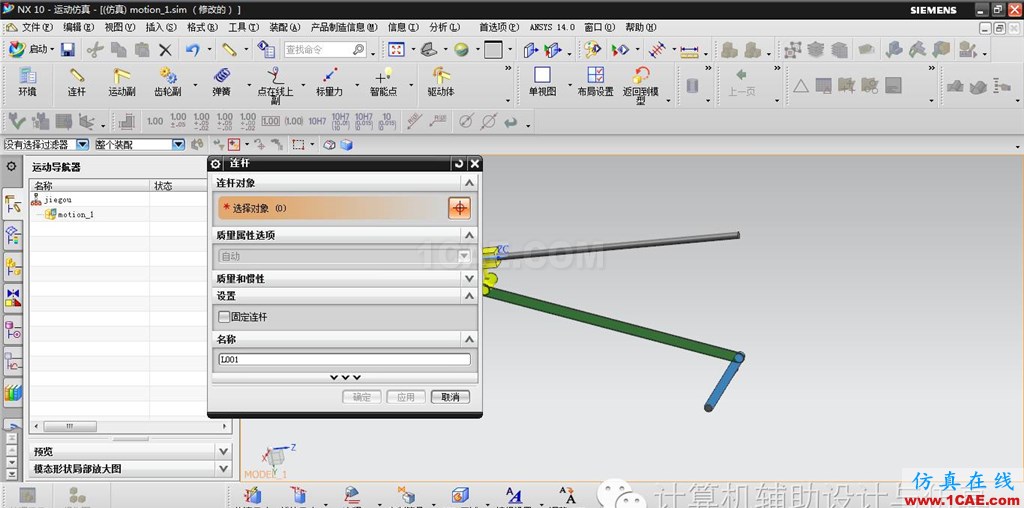

二 设置连杆

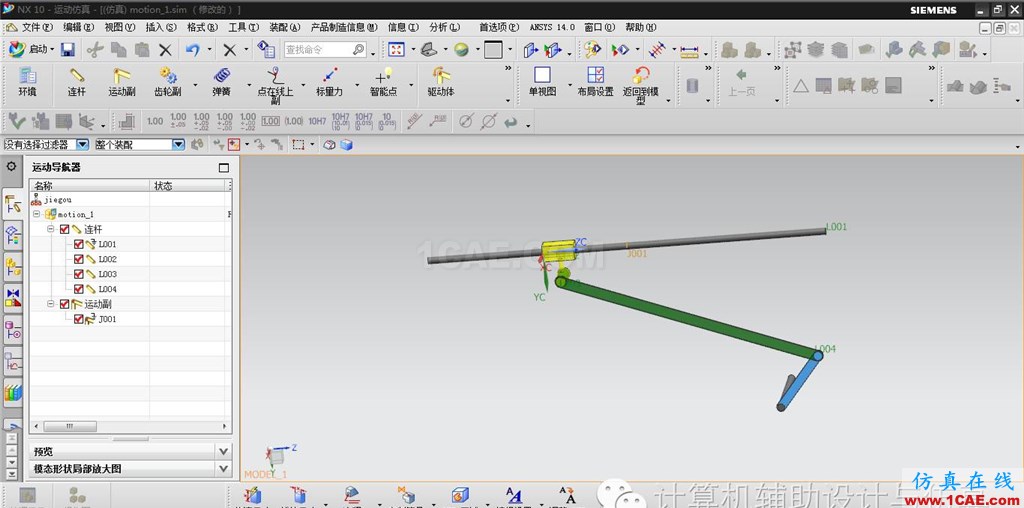

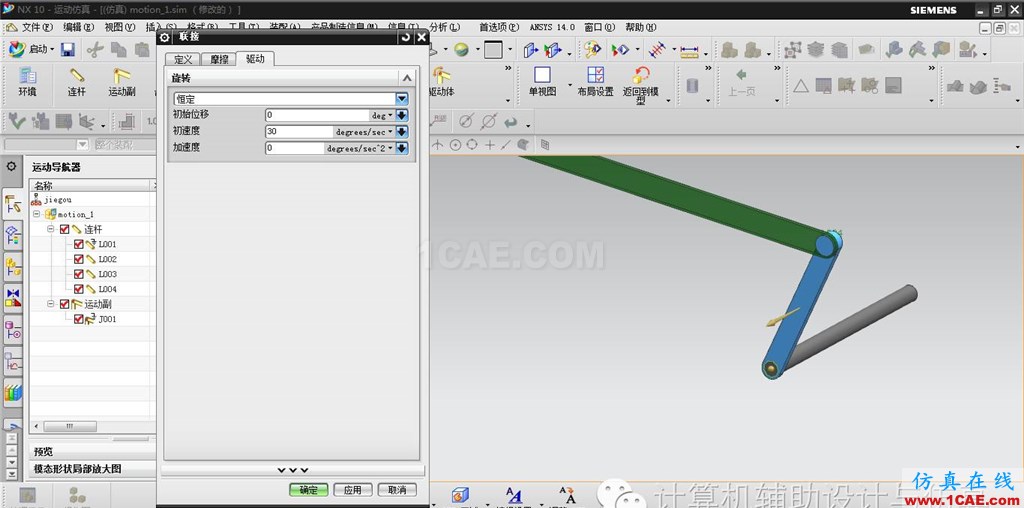

三 设置旋转副添加驱动

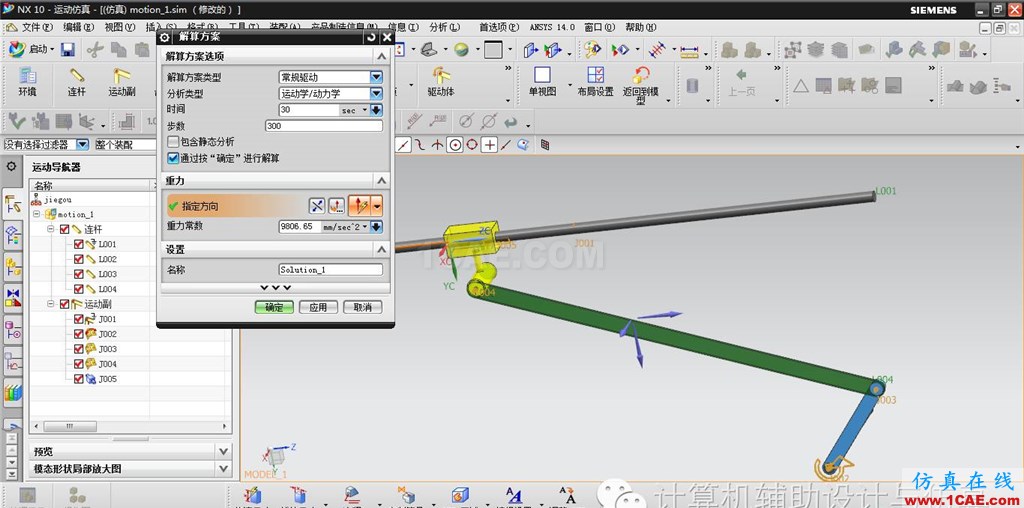

四 设置解算方案并求解
下面是视频演示小白可以好好学习下
