UG制图里面如何快速删除没用的图素

2017-08-20  by:CAE仿真在线  来源:互联网

在我们日常出放电图或者程序单时经常会出现多余的线条或者是点,这些时有时在建模中是有用的,所以不能在建模中删除,那么如何操作呢,请往下看。
第一,下图箭头所示,有多余的线条和点,不能在建模中删除因为它在建模下面还是有它存在的价值的,所以只能在制图下面删除

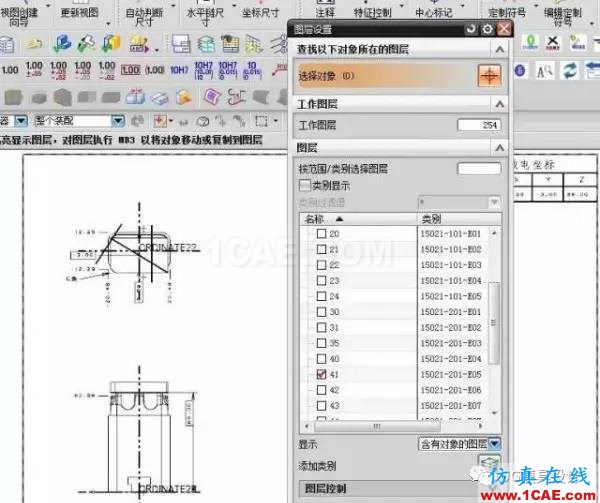

第二,如果你知道它所在的图层,那么你把对应的图层打开,如果不知道,那么全部图层打开吧

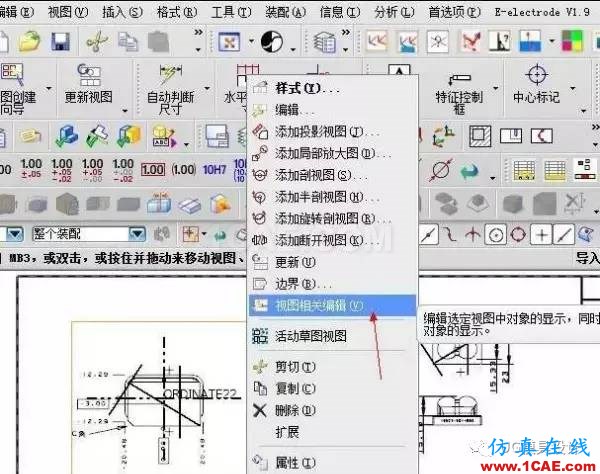

第三,选择要编辑的视图,再点右键,再点视图相关编辑

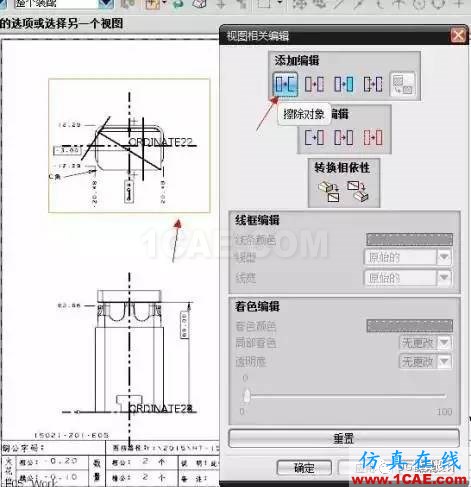

第四,弹出对话框选择第一个擦除对像

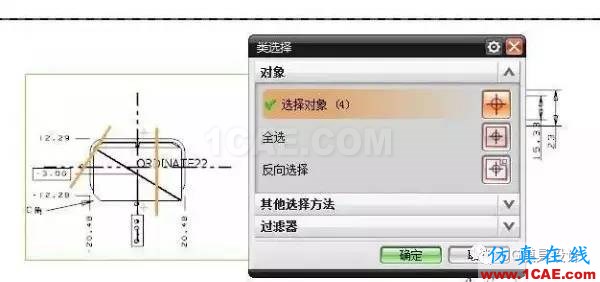

第五,选择你要删除的线条和点,再点鼠标中键

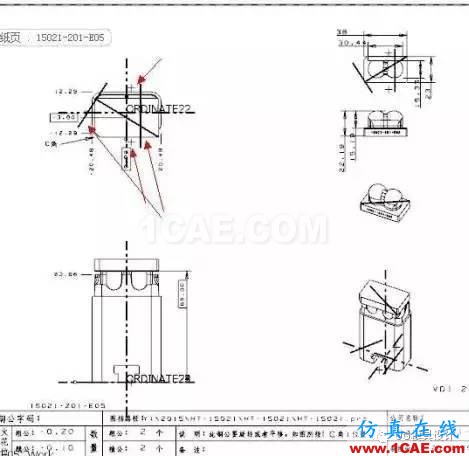

第六,如下图所示,这时我们这个视图已经很清晰明了
